(90.105.BV[02]) - HOUSING & COVERS

Запчасти Case CX160D LC (90.105.BV[02]) - HOUSING & COVERS (90) - PLATFORM, CAB, BODYWORK AND DECALS

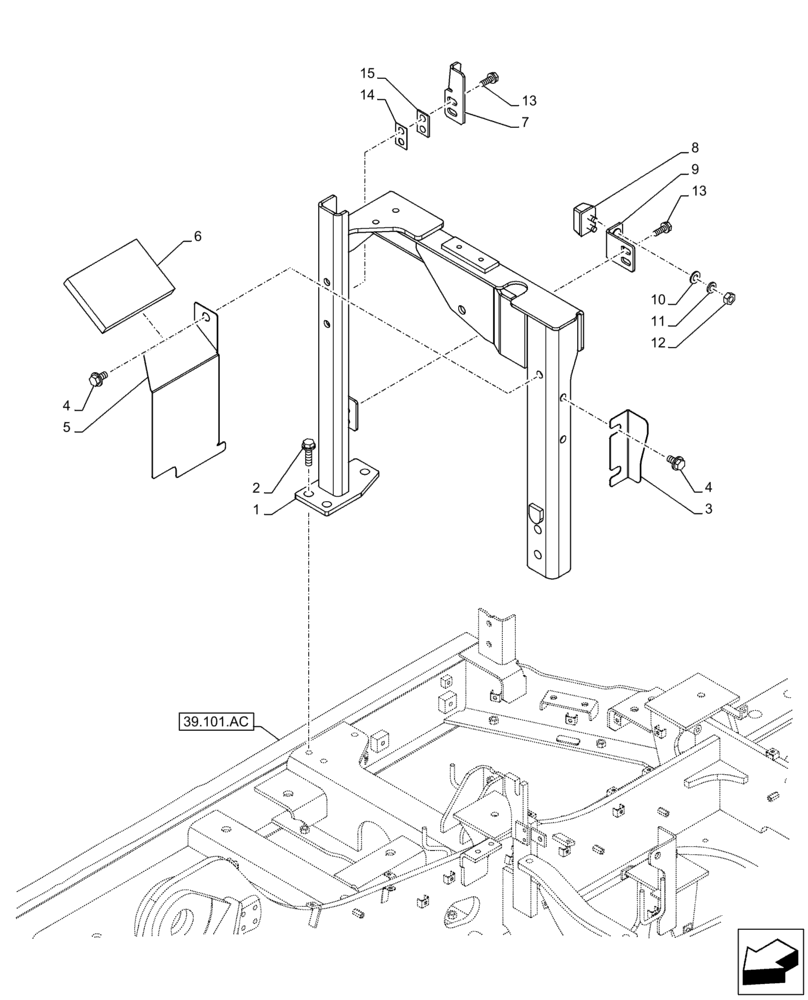

Схема запчастей Case CX160D LC - (90.105.BV[02]) - HOUSING & COVERS (90) - PLATFORM, CAB, BODYWORK AND DECALS
9
2
13
2
8
7
11
4
6
4
14
10
39.101.ac
1
3
12
1
5
15
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KNN15810

FRAME

1шт.

2

105R012Y045R

BOLT

5шт.

3

KNN14310

COVER

1шт.

4

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

4шт.

5

KNN14321

COVER

1шт.

6

KNN15720

SEAL

1шт.

7

KHN41590

BRACKET

1шт.

8

KRN2098

STOP

1шт.

9

KHN12660

SUPPORT

1шт.

10

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

2шт.

11

892-11010

LOCK WASHER,M10

2шт.

12

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

13

166347A1

BOLT,Sems, M10 x 30mm

4шт.

14

KHN14250

HOOK

1.2mm

1шт.

15

152719A1

SHIM

1шт.
