(84.100.294) - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT

Запчасти Case CX160D LC (84.100.294) - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT (84) - BOOMS, DIPPERS & BUCKETS

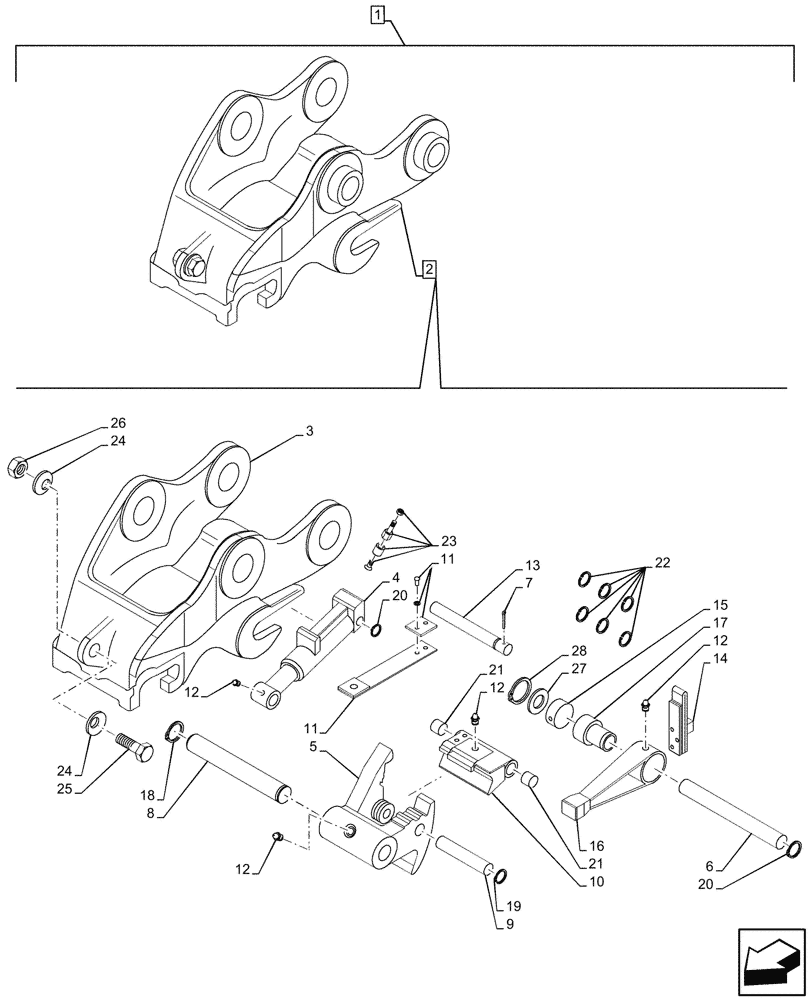

Схема запчастей Case CX160D LC - (84.100.294) - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT (84) - BOOMS, DIPPERS & BUCKETS
10
24
4
2
12
27
24
20
22
14
11
12
28
11
18
16
19
7
13
25
12
26
5
6
15
9
23
1
21
21
8
20
12
17
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47867960

CONSTRUCTION DIA

Kit, Quick Male Coupling, ASSY, Incl 2 - 28

1шт.

2

47603184

QUICK-HITCH

ASSY, Incl 3 - 28

1шт.

3

NSS

NOT SOLD SEPARAT

Quick male Coupling, Incl in 2

1шт.

4

47594844

HYDRAULIC CYLINDER

1шт.

5

47594848

HOOK

1шт.

6

47594849

PIN

Cylinder

1шт.

7

87710937

SPLIT PIN/SAFETY PIN

1шт.

8

47594851

PIN

Hook

1шт.

9

47594853

PIN

Cylinder Hook

1шт.

10

47594854

LATCH

Cest ABS

1шт.

11

47594857

SPRING

ABS

1шт.

12

87708734

LUBE NIPPLE

4шт.

13

47594867

PIN

1шт.

14

47594869

SPRING

Blocking Bar

1шт.

15

47594871

BUSHING

Blocking Bar

1шт.

16

47594873

LOCKING BAR

1шт.

17

47594874

BUSHING

Blocking Bar

1шт.

18

47594875

CIRCLIP

Hook Pin

2шт.

19

84236128

CIRCLIP

Cylinder Hook Pin

1шт.

20

47594877

CIRCLIP

Cylinder Pin

2шт.

21

47594882

BUSHING

ABS

2шт.

22

47594885

SET

Circlip

1шт.

23

47594833

SOLENOID

ASSY

1шт.

24

47906759

SPACER

2шт.

25

386045

BOLT,Hex, M8 x 1.25 x 45mm, Cl 8.8

1шт.

26

68841

NUT,M8 x 1.25, Cl 8

1шт.

27

47594879

SPACER

1шт.

28

47594887

CIRCLIP

1шт.
