Запчасти Case CX160D LC (35.737.AA[04]) - VAR - 481064 - ARM, CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

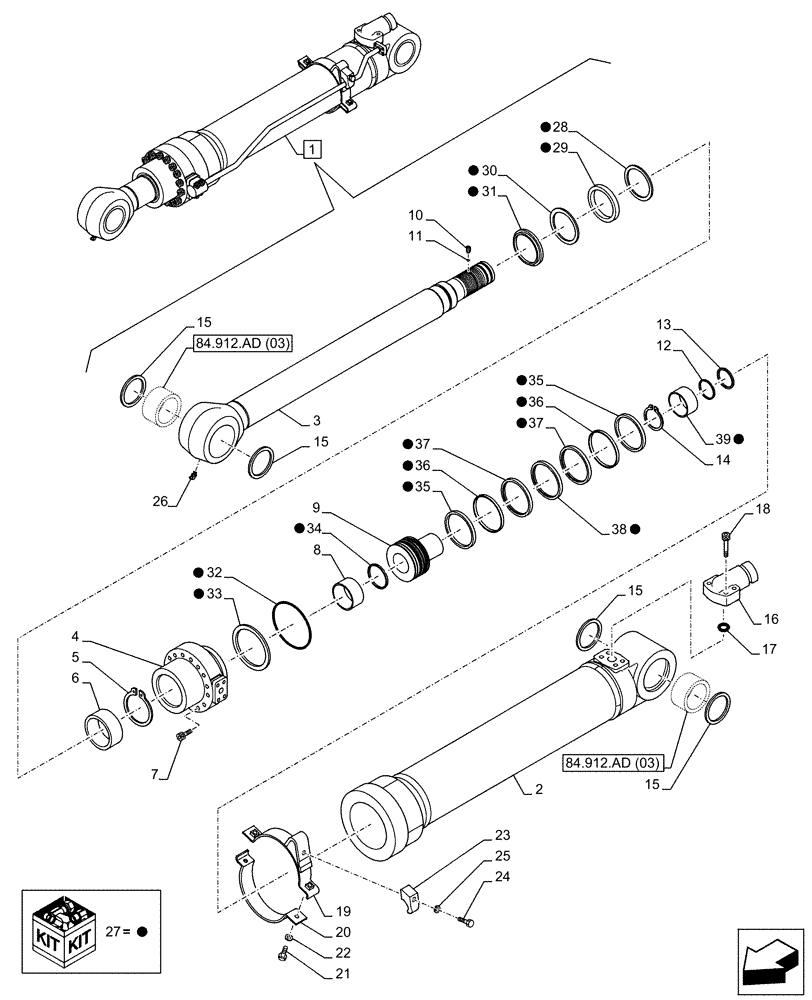

Схема запчастей Case CX160D LC - (35.737.AA[04]) - VAR - 481064 - ARM, CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
15
37
28
20
28
28
32
18
4
28
28
2
16
28
28
29
12
11
37
28
9
38
84.912.ad (03)
13
23
10
21
31
28
14
28
35
17
1
28
36
28
28
15
84.912.ad (03)
28
36
6
28
30
34
33
22
24
3
39
7
26
5
28
19
35
27
28
15
28
15
8
25

Артикул

Название

Примечание

Количество

1

KLV11060

HYDRAULIC CYLINDER

ASSY, Incl 2 - 39

1шт.

See also Figure 84.912.AD (03)

1шт.

2

LZ008190

HYD CYL SLEEVE

1шт.

3

LZ008200

PISTON ROD

1шт.

4

NSS

NOT SOLD SEPARAT

Head, Incl in 1

1шт.

5

NSS

NOT SOLD SEPARAT

Ring, Incl in 1

1шт.

6

NSS

NOT SOLD SEPARAT

Bushing, Incl in 1

1шт.

7

161059A1

BOLT,Hex Skt, M16 x 70mm, Cl 12.9

12шт.

8

161878A1

BUSHING

1шт.

9

LJ014870

PISTON

1шт.

10

156223A1

SET SCREW

1шт.

11

155977A1

BALL

1шт.

12

161879A1

RING

1шт.

13

160556A1

STOP

2шт.

14

160557A1

RING, SNAP

1шт.

15

160483A1

BACK-UP RING

4шт.

16

LR012210

CLAMP

1шт.

17

154528A1

O-RING

1шт.

18

861-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

4шт.

19

LD001350

CLAMP BRACKET

1шт.

20

161928A1

MOUNTING CLIP

1шт.

21

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

22

156227A1

WASHER

2шт.

23

155717A1

COLLAR

1шт.

24

628-12055

BOLT,Hex, M12 x 1.75 x 55mm, Cl 10.9, Full Thd

1шт.

25

892-10012

LOCK WASHER,M12

1шт.

26

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

27

LZ011000

SEAL KIT

1шт.

28

LE014990

SEALING RING

1шт.

29

LE015000

O-RING

1шт.

30

155249A1

BACK-UP RING

1шт.

31

LE019450

BACK-UP RING

1шт.

32

154761A1

O-RING,119.4mm ID x 3.1mm Width

1шт.

33

155240A1

BACK-UP RING

1шт.

34

LE00707

RING

1шт.

35

155311A1

SEALING RING

1шт.

36

160509A1

BACK-UP RING

2шт.

37

LE015040

SCRAPER RING

2шт.

38

155306A1

SEALING RING

2шт.

39

LE00690

SEAL

1шт.

Выбрано товаров: 40
