(35.736.AA[06]) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS

Запчасти Case CX160D LC (35.736.AA[06]) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

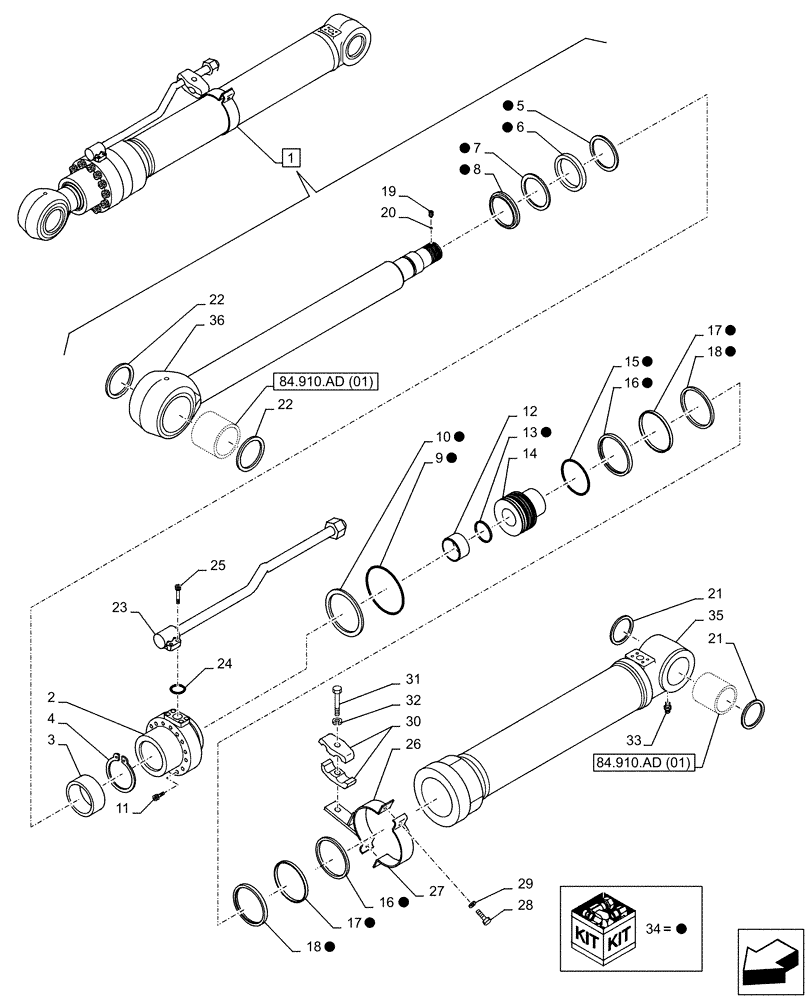

Схема запчастей Case CX160D LC - (35.736.AA[06]) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
34
7
31
6
36
12
34
9
20
14
22
15
21
28
13
33
35
34
34
21
18
34
1
34
34
84.910.ad (01)
84.910.ad (01)
19
30
32
29
26
17
27
34
8
5
17
34
23
16
34
34
34
24
2
34
16
34
18
4
11
3
34
22
25
10
34
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KLV11020

HYDRAULIC CYLINDER

ASSY, Incl 2 - 36

1шт.

See also Figure 84.910.AD (01)

1шт.

2

NSS

NOT SOLD SEPARAT

Head, Incl in 1

1шт.

3

NSS

NOT SOLD SEPARAT

Bushing, Incl in 1

1шт.

4

NSS

NOT SOLD SEPARAT

Ring, Incl in 1

1шт.

5

LE014950

RING

1шт.

6

LE014960

O-RING

1шт.

7

155241A1

BACK-UP RING

1шт.

8

LE019430

WIPER

1шт.

9

154741A1

O-RING

1шт.

10

160812A1

BACK-UP RING

1шт.

11

161059A1

BOLT,Hex Skt, M16 x 70mm, Cl 12.9

10шт.

12

155160A1

RING

1шт.

13

LE00726

RING

1шт.

14

LJ014800

PISTON

1шт.

15

160824A1

SEALING RING

1шт.

16

160813A1

BACK-UP RING

2шт.

17

LE014980

SCRAPER RING

2шт.

18

160827A1

RING

2шт.

19

156223A1

SET SCREW

1шт.

20

155977A1

BALL

1шт.

21

164446A1

WIPER SEAL

2шт.

22

160483A1

BACK-UP RING

2шт.

23

LR015380

HYD TUBE

1шт.

24

154528A1

O-RING

1шт.

25

861-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

4шт.

26

LD001530

CLAMP BRACKET

1шт.

27

160999A1

MOUNTING CLIP

1шт.

28

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

29

156227A1

WASHER

2шт.

30

160871A1

HALF-FLANGE

2шт.

31

LA00683

BOLT,Hex

1шт.

32

892-10012

LOCK WASHER,M12

1шт.

33

153630A1

LUBE NIPPLE

1шт.

34

LZ010870

SEAL KIT

1шт.

35

LZ008110

HYD CYL SLEEVE

1шт.

36

LZ008120

PISTON ROD

1шт.
