(35.352.080) - MOTO-REDUCTION GEAR, COMPONENTS

Запчасти Case CX145D SR LC W/BLADE (35.352.080) - MOTO-REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS

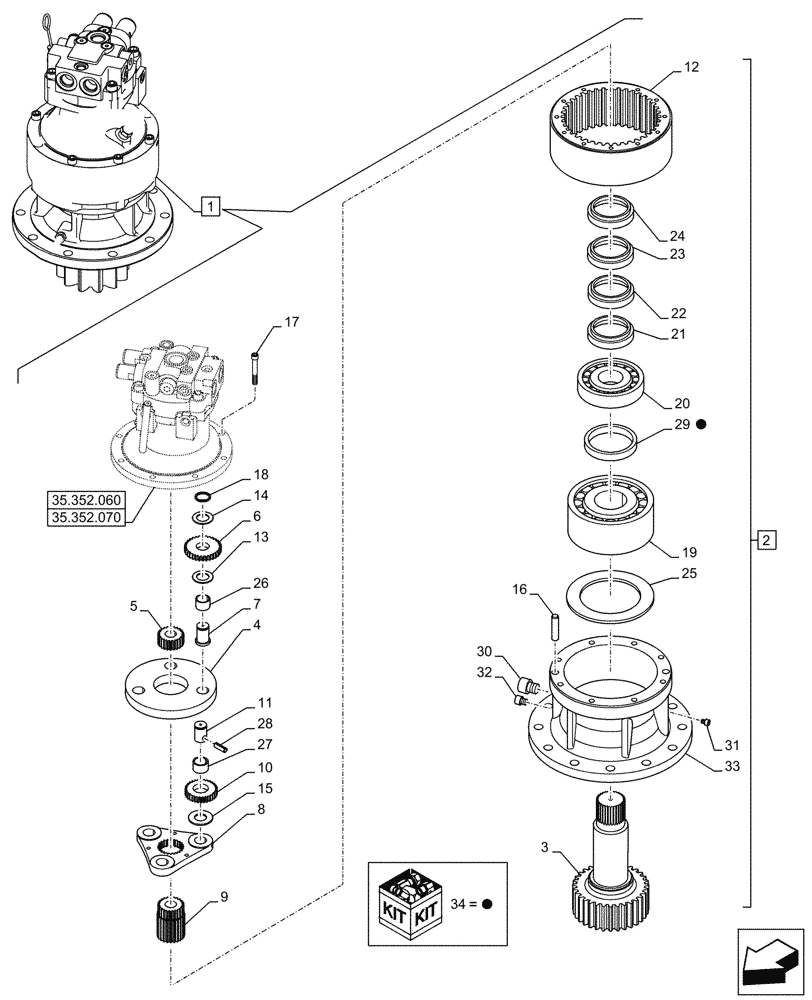

Схема запчастей Case CX145D SR LC W/BLADE - (35.352.080) - MOTO-REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.352.070
34
20
10
14
23
4
19
22
33
28
32
1
8
6
27
17
13
26
9
7
31
12
21
5
3
16
34
2
24
34
25
30
15
11
18
29
35.352.060
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KMC10130

ASSY, Incl 2 - 34

HYDRAULIC MOTOR

1шт.

See also Figure 35.352.060, 35.352.070

1шт.

2

LN004280

ASSY, Incl 3 - 33

GEAR

1шт.

3

LB018280

SHAFT

1шт.

4

LX000730

PLANET CARRIER

1шт.

5

LC004100

SUN GEAR

1шт.

6

LC004110

PLANETARY GEAR

3шт.

7

LA020120

PIN

3шт.

8

LX000740

PLANET CARRIER

1шт.

9

LC004120

SUN GEAR

1шт.

10

LC004130

PLANETARY GEAR

3шт.

11

LA020130

PIN

3шт.

12

LC004140

RING GEAR

1шт.

13

LR025360

PLATE

3шт.

14

LR025370

PLATE

3шт.

15

LR025380

PLATE

3шт.

16

LR025390

DOWEL

2шт.

17

LA020140

BOLT

8шт.

18

LA020150

SNAP RING

3шт.

19

LB018290

ROLLER

1шт.

20

LB018300

ROLLER

1шт.

21

LH007940

COLLAR

2шт.

22

LH007950

COLLAR

2шт.

23

LH007960

COLLAR

2шт.

24

LH007970

COLLAR

2шт.

25

LR025400

PLATE

1шт.

26

LB018310

BUSHING

3шт.

27

LB018320

BUSHING

3шт.

28

LA020160

PIN

3шт.

29

LE032490

SEAL

1шт.

30

LK008660

PLUG

1шт.

31

LK008670

PLUG

1шт.

32

LK008680

PLUG

1шт.

33

LW007960

GEAR

1шт.

34

LZ015280

SEAL KIT

1шт.

See also Figure 35.352.060, 35.352.070

1шт.
