(35.352.060) - SWING REDUCTION UNIT, COMPONENTS

Запчасти Case CX145D SR LC W/BLADE (35.352.060) - SWING REDUCTION UNIT, COMPONENTS (35) - HYDRAULIC SYSTEMS

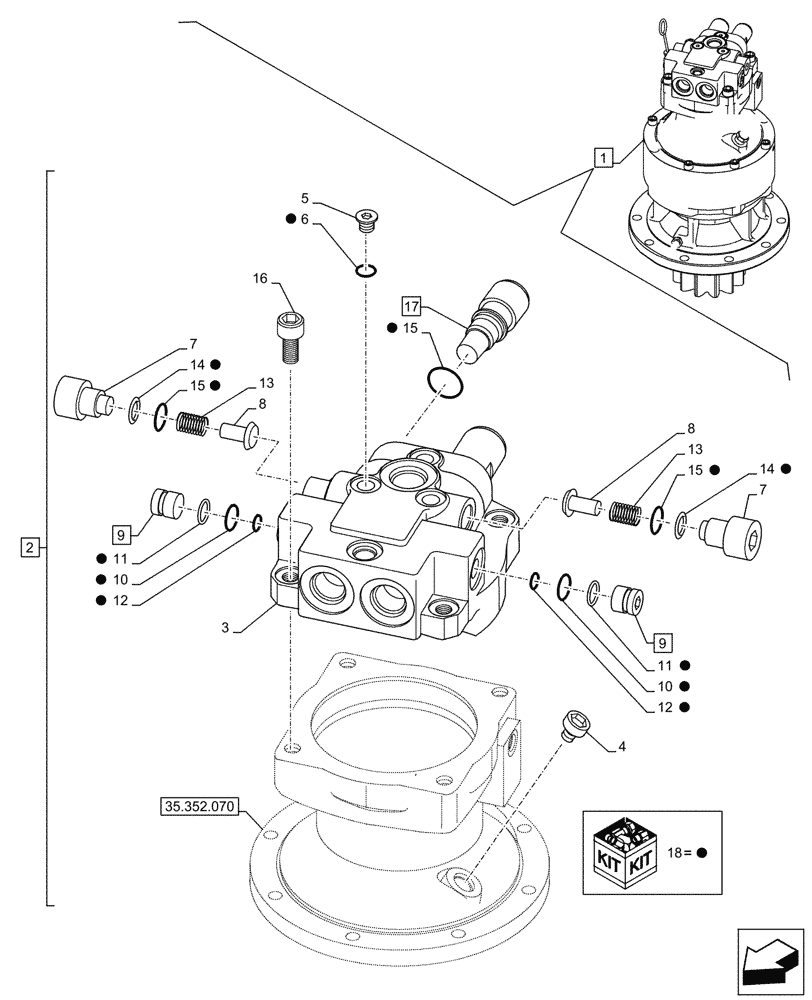

Схема запчастей Case CX145D SR LC W/BLADE - (35.352.060) - SWING REDUCTION UNIT, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.352.070
15
7
18
13
18
18
8
15
12
18
14
1
15
8
18
18
11
6
9
17
18
13
5
10
16
18
4
10
18
12
11
18
2
18
18
14
3
18
9
18
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KMC10130

ASSY, Incl 2 - 18

HYDRAULIC MOTOR

1шт.

See also Figure 35.352.070, 35.352.080

1шт.

2

LJ024450

ASSY, Incl 3 - 8

PISTON

1шт.

See also Figure 35.352.070

1шт.

3

NSS

NOT SOLD SEPARAT

Body, Incl in 2

1шт.

4

LK006890

PLUG

1шт.

5

LK007660

PLUG

3шт.

6

LE026430

O-RING

3шт.

7

LR025460

CAP

2шт.

8

LJ024480

VALVE

2шт.

9

LJ024490

ASSY, Incl 10 - 12

VALVE PRESSURE RELIE

2шт.

10

LE026300

O-RING

4шт.

11

LE032500

RING

4шт.

12

LE032510

O-RING

4шт.

13

LG009030

SPRING

2шт.

14

LE032560

RING

2шт.

15

LE026470

O-RING

6шт.

16

LA020180

BOLT

4шт.

17

LJ024510

ASSY, Incl 15 (Qty 1)

VALVE

2шт.

18

LZ015280

SEAL KIT

1шт.

See also Figure 35.352.070, 35.352.080

1шт.
