(10.310.010) - AFTERCOOLER LINE

Запчасти Case CX145D SR LC W/BLADE (10.310.010) - AFTERCOOLER LINE (10) - ENGINE

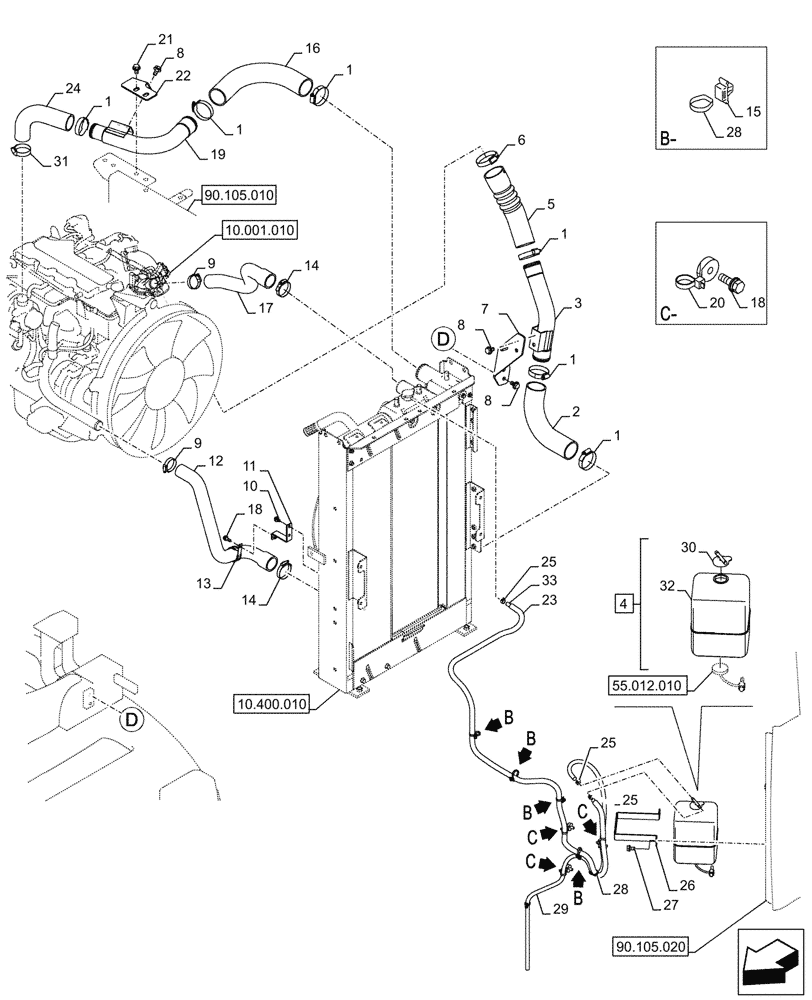

Схема запчастей Case CX145D SR LC W/BLADE - (10.310.010) - AFTERCOOLER LINE (10) - ENGINE
10.001.010
31
5
28
12
6
11
24
29
17
30
1
1
15
27
18
21
9
20
1
1
33
32
13
23
25
26
7
25
28
8
2
18
8
1
8
22
1
10
4
3
16
19
14
9
14
25
55.012.010
90.105.020
90.105.010
10.400.010
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

164967A1

COLLAR

6шт.

2

KLH12350

AIR HOSE

1шт.

3

KMH12680

PIPE

1шт.

4

KHH10840

RESERVOIR, COOLANT E

ASSY, Incl 30, 32

1шт.

See Also Figure 55.012.010

1шт.

5

KLH12930

AIR HOSE

1шт.

6

164968A1

COLLAR

1шт.

7

KMH13011

BRACKET

1шт.

8

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

M12 x 25mm

6шт.

9

165792A1

COLLAR

2шт.

10

166345A1

BOLT

M8 x 16mm

2шт.

11

KMH14050

BRACKET

1шт.

12

KMH12000

RADIATOR HOSE

1шт.

13

KLH10280

COLLAR CLAMP

1шт.

14

165793A1

COLLAR

2шт.

15

KHR10220

MOUNTING CLIP

5шт.

16

KMH12650

AIR HOSE

1шт.

17

KMH12780

HOSE

1шт.

18

KHJ1215

BOLT,Spcl

M8 x 25mm

4шт.

19

KMH12670

PIPE

1шт.

20

KHR2584

CLAMP

3шт.

21

KHN39331

BOLT

M12 x 25mm

2шт.

22

KMH13030

BRACKET

1шт.

23

KBR0838

LOOM

13mm ID x 1900mm

1шт.

24

KMH12890

AIR HOSE

1шт.

25

165951A1

CLAMP

3шт.

26

KMH11540

HOLDER

1шт.

27

166351A1

BOLT,Sems, M10 x 20mm

M10 x 20mm

2шт.

28

150496A1

MOUNTING CLIP

250mm

6шт.

29

KHH0389

HOSE

1300mm

1шт.

30

KHH10860

PLASTIC PLUG

1шт.

31

164966A1

HOSE CLAMP

1шт.

32

NSS

NOT SOLD SEPARAT

Tank, Incl in 4

1шт.

33

KHH0517

HOSE,2000.00 mm

1шт.
