(90.150.050) - VAR - 461552 - CAB GUARD, ANTITHEFT

Запчасти Case CX145D SR LC W/BLADE (90.150.050) - VAR - 461552 - CAB GUARD, ANTITHEFT (90) - PLATFORM, CAB, BODYWORK AND DECALS

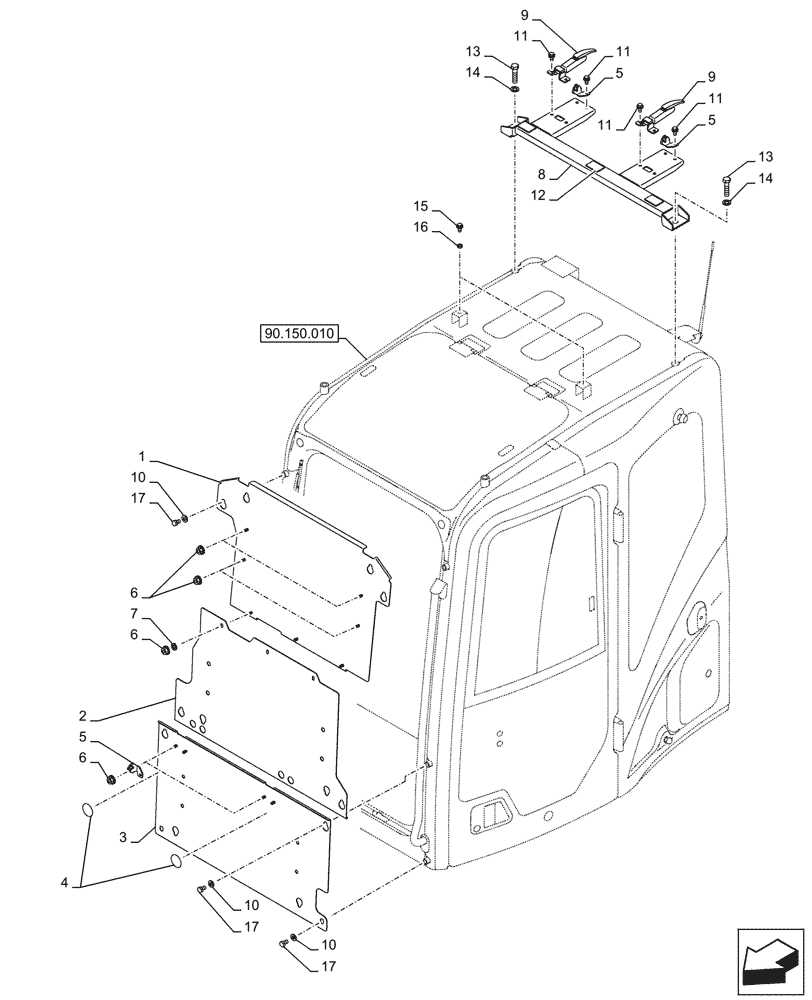

Схема запчастей Case CX145D SR LC W/BLADE - (90.150.050) - VAR - 461552 - CAB GUARD, ANTITHEFT (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.150.010
6
13
2
14
11
17
10
3
17
13
17
9
6
6
10
9
15
5
4
11
5
12
11
7
1
11
14
8
10
5
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN32690

COVER

1шт.

2

KHN32720

COVER

1шт.

3

KHN32680

COVER

1шт.

4

151756A1

PLATE WASHER

2шт.

5

150856A1

STOP LOCK

4шт.

6

150469A1

FLANGE NUT

11шт.

7

KHN0539

WASHER

3шт.

8

KHN32700

BRACKET

1шт.

9

150854A1

FASTENER

2шт.

10

150811A1

WASHER

6шт.

11

166350A1

BOLT

M8 x 20mm

8шт.

12

KNJ2616

PLATE

3шт.

13

102R016Y025R

BOLT

M16 x 25mm

2шт.

14

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

15

166351A1

BOLT,Sems, M10 x 20mm

2шт.

16

KHN14470

SPACER

2шт.

17

627-12020

BOLT,Hex, M12 x 1.75 x 20mm, Cl 10.9, Full Thd

6шт.
