(90.105.010) - HOUSING & COVERS

Запчасти Case CX145D SR LC W/BLADE (90.105.010) - HOUSING & COVERS (90) - PLATFORM, CAB, BODYWORK AND DECALS

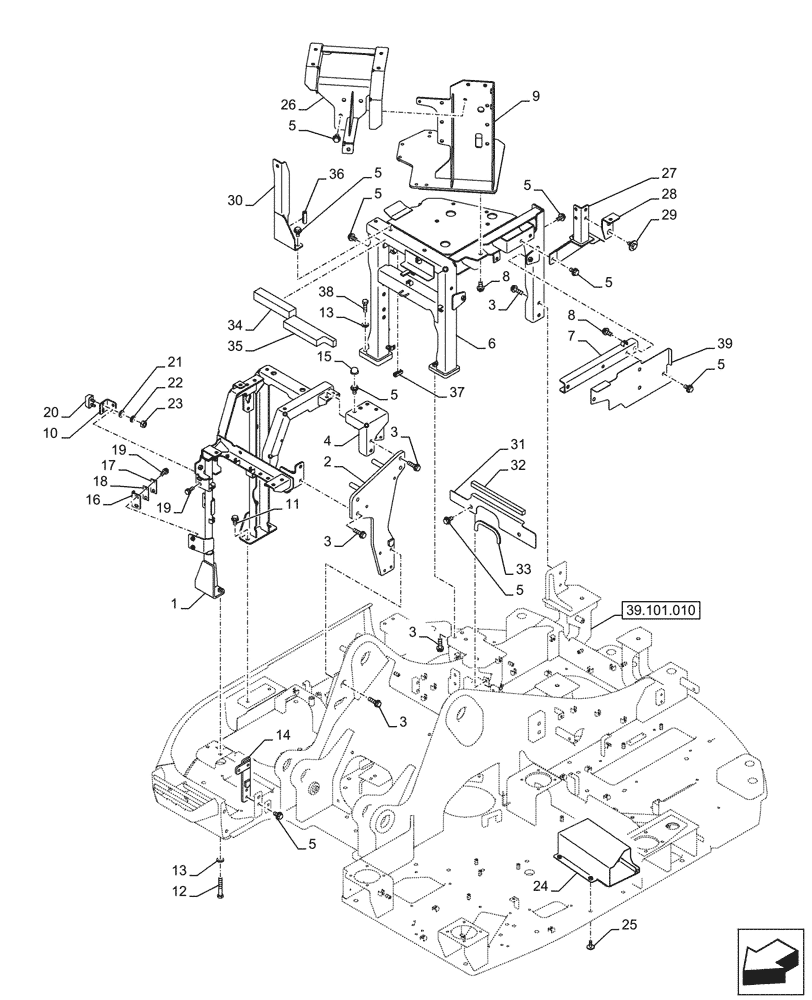

Схема запчастей Case CX145D SR LC W/BLADE - (90.105.010) - HOUSING & COVERS (90) - PLATFORM, CAB, BODYWORK AND DECALS
39.101.010
19
5
36
27
12
6
5
3
8
16
38
1
13
33
5
5
17
39
19
3
8
5
22
30
5
11
9
15
23
37
2
32
25
29
18
20
21
7
35
3
14
3
10
4
24
28
26
31
5
3
5
34
5
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KMN17611

FRAME

1шт.

2

KMN17621

FRAME

1шт.

3

105R012Y045R

BOLT

12шт.

4

KMN17630

FRAME

1шт.

5

KHN39331

BOLT

21шт.

6

KMN17730

FRAME

1шт.

7

KMN17740

FRAME

1шт.

8

166352A1

BOLT

6шт.

9

KMN17750

FRAME

1шт.

10

KHN46550

BRACKET

1шт.

11

105R012Y025R

BOLT

2шт.

12

KHN11930

BOLT

2шт.

13

157547A1

SPECIAL WASHER

5шт.

14

KMN17870

BRACKET

1шт.

15

167795A1

CAP

2шт.

16

KHN48230

BRACKET

1шт.

17

KHN48590

SHIM

1шт.

18

KHN48610

SHIM

1шт.

19

166347A1

BOLT,Sems, M10 x 30mm

4шт.

20

KRN2098

STOP

1шт.

21

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

2шт.

22

892-11010

LOCK WASHER,M10

2шт.

23

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

24

KMN18030

TOOL BOX

1шт.

25

KHN24940

BOLT

4шт.

26

KMN17681

FRAME

1шт.

27

KMN17690

FRAME

1шт.

28

KMN18250

BRACKET

1шт.

29

KHN48140

BOLT

2шт.

30

KMN17701

FRAME

1шт.

31

KMN16960

COVER

1шт.

32

KUN0096

SEAL

1шт.

33

KTN0632

SEAL PROTECTION

1шт.

34

KMN18380

INSULATION

1шт.

35

KMN18390

INSULATION

1шт.

36

KMN16980

CUSHION

1шт.

37

KHR43950

SEAL PROTECTION

1шт.

38

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

3шт.

39

KMN18120

COVER

1шт.
