(84.100.020) - VAR - 488046 - BUCKET, LINK, W/ HOOK

Запчасти Case CX145D SR LC W/BLADE (84.100.020) - VAR - 488046 - BUCKET, LINK, W/ HOOK (84) - BOOMS, DIPPERS & BUCKETS

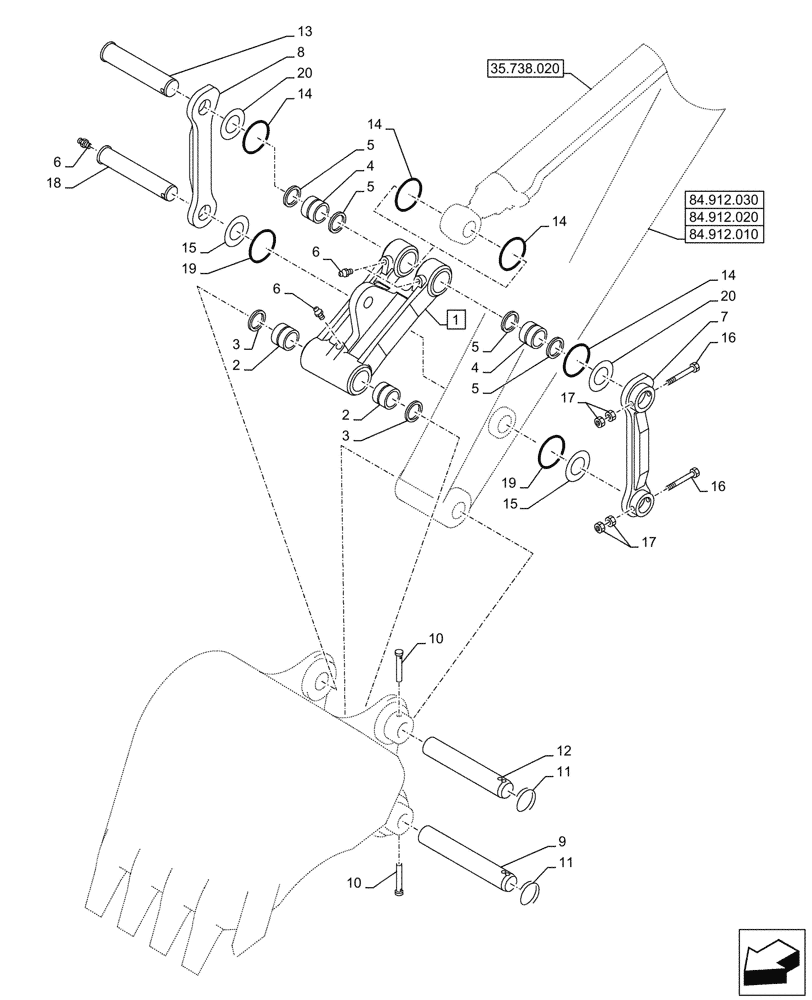

Схема запчастей Case CX145D SR LC W/BLADE - (84.100.020) - VAR - 488046 - BUCKET, LINK, W/ HOOK (84) - BOOMS, DIPPERS & BUCKETS
84.912.010
20
6
15
2
6
2
12
14
5
8
9
14
14
19
20
17
4
1
11
18
5
3
14
6
17
11
5
4
7
13
19
3
10
16
15
16
10
5
84.912.020
35.738.020
84.912.030
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KNV16980

POWER ARM

ASSY, Incl 2 - 5

1шт.

2

KNV17300

BUSHING

2шт.

3

160674A1

SEAL,65mm ID x 80mm OD x 5mm Thk

2шт.

4

KNV1143

SELF LUB RING

2шт.

5

161295A1

SEAL,70mm ID x 85mm OD x 5mm Thk

4шт.

6

153630A1

LUBE NIPPLE

4шт.

7

KNV1475

LINKAGE YOKE

1шт.

8

KNV1476

LINKAGE YOKE

1шт.

9

169278A1

PIN,65mm OD x 452mm L

1шт.

10

153703A1

HEADED PIN,16mm OD x 102mm L

2шт.

11

153639A1

RING

2шт.

12

169279A1

PIN,65mm OD x 418mm L

1шт.

13

KNV1281

PIN

1шт.

14

162994A1

O-RING

4шт.

15

161643A1

SHIM,66mm ID x 130mm OD x 1.2mm Thk

2шт.

16

514-1112

BOLT,Hex, M16 x 1.5 x 140mm, Cl 10.9

2шт.

17

829-13416

NUT,M16 x 1.5, Cl 10

4шт.

18

KNV1234

PIN

1шт.

19

153687A1

O-RING,95mm ID x 7mm OD

2шт.

20

150502A1

SHIM,71mm ID x 135mm OD x 1.2mm Thk

2шт.
