(50.200.030) - AIR CONDITIONING, CONDENSER

Запчасти Case CX145D SR LC W/BLADE (50.200.030) - AIR CONDITIONING, CONDENSER (50) - CAB CLIMATE CONTROL

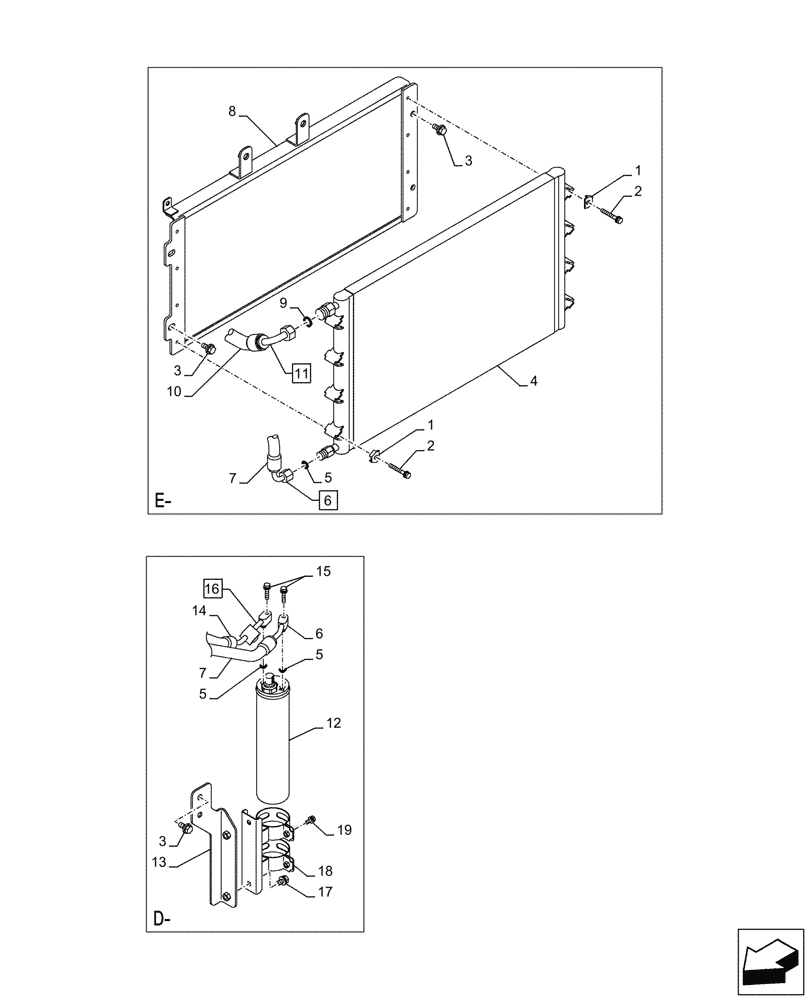

Схема запчастей Case CX145D SR LC W/BLADE - (50.200.030) - AIR CONDITIONING, CONDENSER (50) - CAB CLIMATE CONTROL
4
5
11
8
1
10
7
19
2
6
5
13
3
18
14
9
3
2
16
6
1
3
17
7
12
15
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR2593

BRACKET

8шт.

2

162059A1

BOLT,M6 x 45mm

8шт.

3

166350A1

BOLT

M8 x 20mm

6шт.

4

KHR2592

CONDENSER

1шт.

5

169054A1

O-RING

4шт.

6

KHR48200

HOSE

ASSY, Incl 5

1шт.

7

157768A1

PLASTIC-RUBBER TUBE

15mm ID x 1300mm

1шт.

8

KMR13640

BRACKET

1шт.

9

169053A1

O-RING

2шт.

10

KHR21050

PLASTIC-RUBBER TUBE

19mm ID x 2500mm

1шт.

11

KHR48190

HOSE

ASSY, Incl 9

1шт.

12

KHR13590

RECEIVER-DRYER

1шт.

13

KMR13620

BRACKET

1шт.

14

KRH12160

PLASTIC-RUBBER TUBE

15mm ID x 3200mm

1шт.

15

162043A1

BOLT,Spcl, M6

M6 x 28mm

2шт.

16

KHR48210

HOSE

ASSY, Incl 15

1шт.

17

167518A1

BOLT

M8 x 16mm

2шт.

18

KHR13600

BRACKET

1шт.

19

159602A1

BOLT,Sems, Hex, M6 x 16mm

2шт.
