(35.737.050) - VAR - 461564, 781174, 781178 - ARM, CYLINDER, LINES, COMPONENTS

Запчасти Case CX145D SR LC W/BLADE (35.737.050) - VAR - 461564, 781174, 781178 - ARM, CYLINDER, LINES, COMPONENTS (35) - HYDRAULIC SYSTEMS

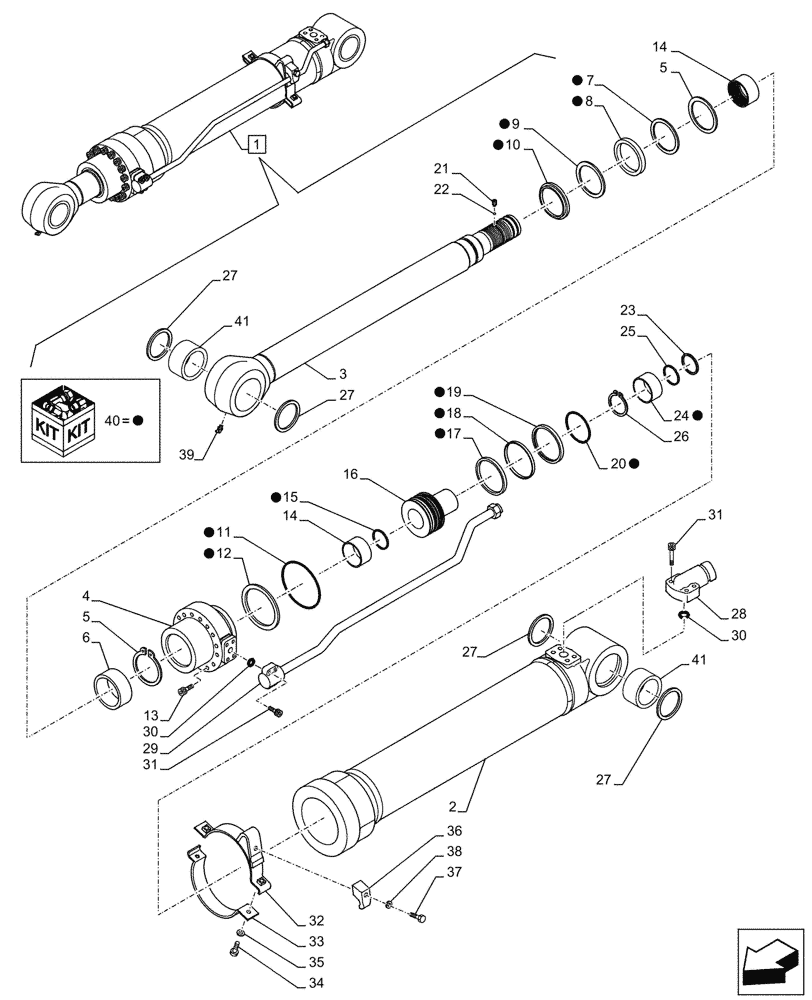

Схема запчастей Case CX145D SR LC W/BLADE - (35.737.050) - VAR - 461564, 781174, 781178 - ARM, CYLINDER, LINES, COMPONENTS (35) - HYDRAULIC SYSTEMS
8
11
40
29
23
17
5
40
19
2
40
41
40
40
40
10
22
28
15
27
20
39
27
37
40
30
35
31
41
21
30
24
5
40
9
40
26
18
1
27
14
4
3
40
33
13
40
27
32
40
40
40
7
31
16
38
34
36
12
25
6
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KNV14350

HYDRAULIC CYLINDER

ASSY, Incl 2 - 41

1шт.

1

KNV14350R

REMAN-HYD CYLINDER

Reman Cylinder

1шт.

1

KNV14350C

CORE-HYD CYLINDER

Return Number

1шт.

2

LZ009360

HYD CYL SLEEVE

1шт.

3

LZ009370

PISTON ROD

1шт.

4

NSS

NOT SOLD SEPARAT

Head, Incl in 1

1шт.

5

NSS

NOT SOLD SEPARAT

Ring, Incl in 1

1шт.

6

NSS

NOT SOLD SEPARAT

Bushing, Incl in 1

1шт.

7

LE014950

RING

1шт.

8

LE014960

O-RING

1шт.

9

155241A1

BACK-UP RING

1шт.

10

LE019430

WIPER

1шт.

11

154741A1

O-RING

1шт.

12

160812A1

BACK-UP RING

1шт.

13

161059A1

BOLT,Hex Skt, M16 x 70mm, Cl 12.9

10шт.

14

LE016540

SEALING RING

1шт.

15

LE00726

RING

1шт.

16

LJ014800

PISTON

1шт.

17

160824A1

SEALING RING

1шт.

18

160813A1

BACK-UP RING

2шт.

19

LE014980

SCRAPER RING

2шт.

20

160827A1

RING

2шт.

21

156223A1

SET SCREW

1шт.

22

155977A1

BALL

1шт.

23

161879A1

RING

1шт.

24

LE00690

SEAL

1шт.

25

160556A1

STOP

2шт.

26

161926A1

RING, SNAP

1шт.

27

164446A1

WIPER SEAL

4шт.

28

LR012210

CLAMP

1шт.

29

LR016570

HYD TUBE

1шт.

30

154528A1

O-RING

2шт.

31

861-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

8шт.

32

LD00031

CLAMP BRACKET

1шт.

33

LD00040

CLAMP BRACKET

1шт.

34

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

35

156227A1

WASHER

2шт.

36

155717A1

COLLAR

1шт.

37

628-12055

BOLT,Hex, M12 x 1.75 x 55mm, Cl 10.9, Full Thd

1шт.

38

892-10012

LOCK WASHER,M12

1шт.

39

153631A1

LUBE NIPPLE,1/8"-27 NPT

1шт.

40

LZ010890

KIT

1шт.

41

KNV1142

SELF LUB RING

2шт.
