(90.105.BV[04]) - HOUSING & COVERS

Запчасти Case CX130D LC (90.105.BV[04]) - HOUSING & COVERS (90) - PLATFORM, CAB, BODYWORK AND DECALS

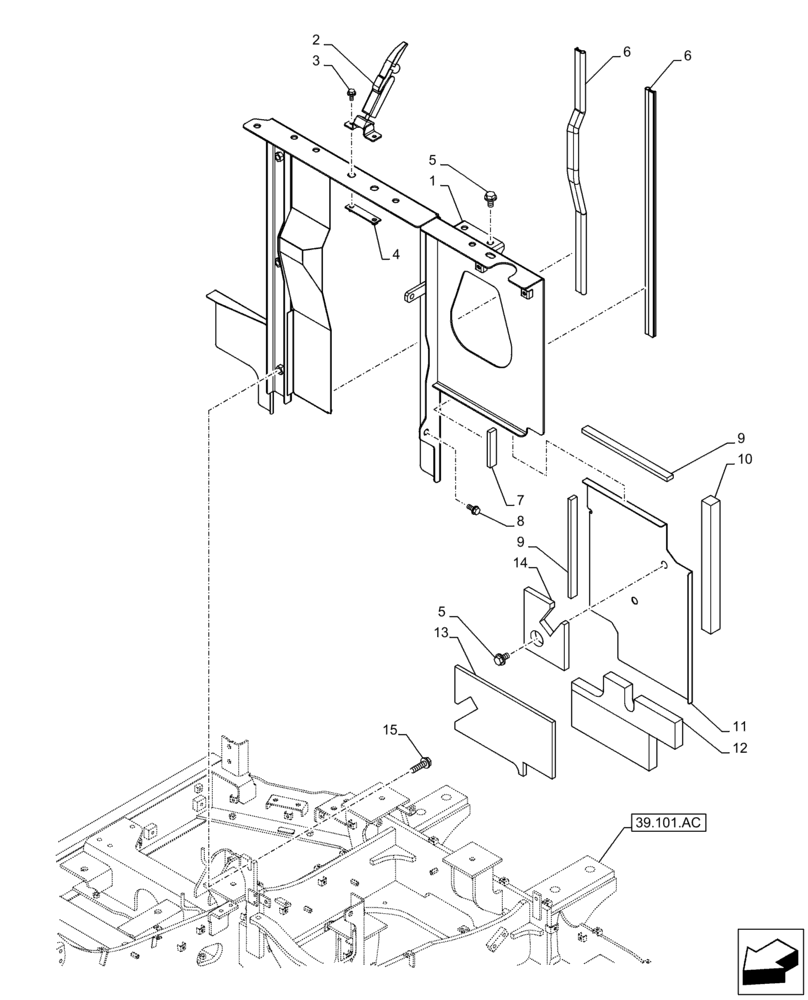

Схема запчастей Case CX130D LC - (90.105.BV[04]) - HOUSING & COVERS (90) - PLATFORM, CAB, BODYWORK AND DECALS
7
9
6
12
8
3
4
10
5
6
1
39.101.ac
13
15
9
14
5
2
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KNN15800

FRAME

1шт.

2

152423A1

LATCH

1шт.

3

166350A1

BOLT

M8 x 20mm

2шт.

4

KHN24200

PLATE

1шт.

5

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

3шт.

6

KNN14550

TRIM

695mm

2шт.

7

KNN13280

INSULATION

1шт.

8

166352A1

BOLT

1шт.

9

KMN2063

SEAL

2шт.

10

KNN10720

SEAL

1шт.

11

KNN12770

COVER

1шт.

12

KNN13270

SEAL

1шт.

13

KNN13260

SEAL

1шт.

14

KNN13290

SEAL

1шт.

15

105R012Y045R

BOLT

1шт.
