(35.736.AA[06]) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS

Запчасти Case CX130D LC (35.736.AA[06]) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

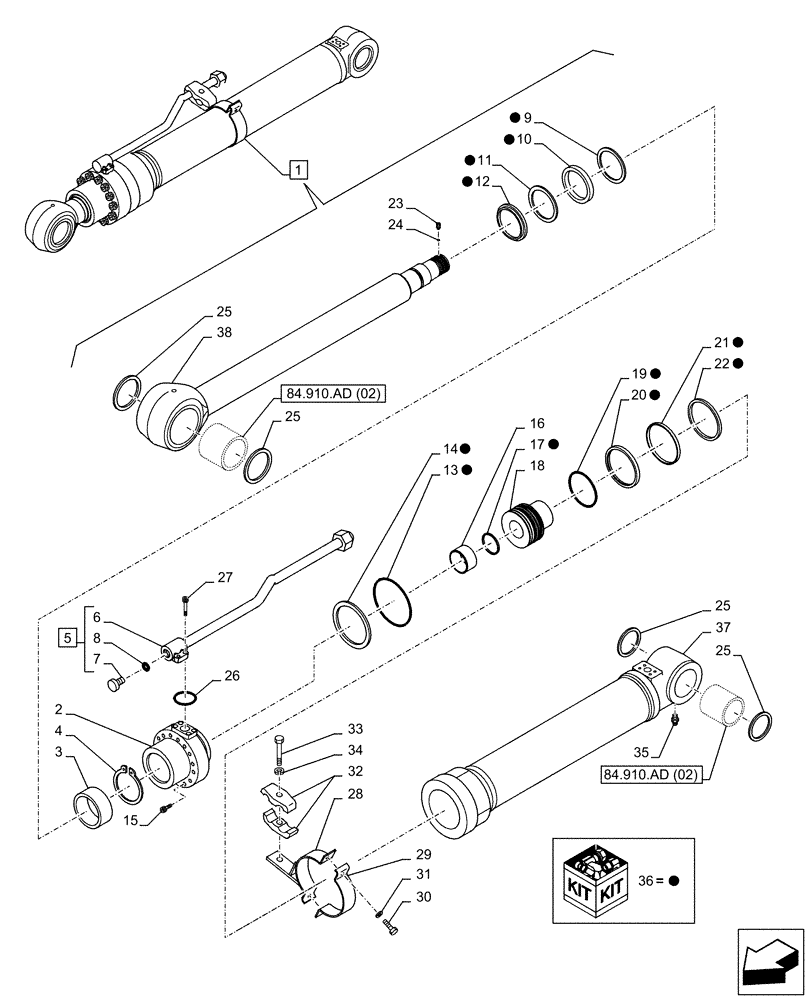

Схема запчастей Case CX130D LC - (35.736.AA[06]) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
22
28
8
7
36
27
21
30
36
25
5
34
1
36
36
25
84.910.ad (02)
14
29
36
35
12
36
2
16
38
17
6
24
26
25
13
36
33
36
25
84.910.ad (02)
36
19
36
31
18
20
36
15
10
3
11
4
36
23
37
32
9
36
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KNV16270

HYDRAULIC CYLINDER

ASSY, Incl 2 - 38

1шт.

See also Figure 84.910.AD (02)

1шт.

2

LU00100

CYLINDER END CAP

1шт.

3

155433A1

BUSHING

1шт.

4

155699A1

RING, SNAP

1шт.

5

LR016580

HYD TUBE

ASSY, Incl 6 - 8

1шт.

6

NSS

NOT SOLD SEPARAT

Pipe, Incl in 5

1шт.

7

LK00195

PLUG

1шт.

8

154475A1

O-RING

1шт.

9

LE016510

RING

1шт.

10

LE016520

O-RING

1шт.

11

155231A1

BACK-UP RING

1шт.

12

LE00420

SEAL

1шт.

13

154721A1

O-RING,99.4mm ID x 3.1mm Width

1шт.

14

161880A1

BACK-UP RING

1шт.

15

108R014Z065N

BOLT

12шт.

16

LE016530

SEALING RING

1шт.

17

LE00724

SEAL

1шт.

18

LJ015730

PISTON

1шт.

19

155330A1

SEALING RING

1шт.

20

161881A1

BACK-UP RING

2шт.

21

LE015080

SCRAPER RING

2шт.

22

161883A1

BACK-UP RING

2шт.

23

156222A1

SCREW

1шт.

24

155976A1

BALL

1шт.

25

164446A1

WIPER SEAL

4шт.

26

154499A1

O-RING

1шт.

27

861-8025

HEX SOC SCREW,M8 x 25mm, Cl 12.9

4шт.

28

LD001660

CLAMP BRACKET

1шт.

29

LZU0095

CLAMP BRACKET

1шт.

30

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

31

156227A1

WASHER

2шт.

32

160871A1

HALF-FLANGE

2шт.

33

LA00683

BOLT,Hex

1шт.

34

892-10012

LOCK WASHER,M12

1шт.

35

153630A1

LUBE NIPPLE

1шт.

36

LZ009310

SEAL KIT

1шт.

37

LZ009320

HYD CYL SLEEVE

1шт.

38

LZ009330

PISTON ROD

1шт.
