(35.736.AA[05]) - VAR - 481064 - LIFT CYLINDER, RIGHT, SAFETY VALVE, COMPONENTS

Запчасти Case CX130D LC (35.736.AA[05]) - VAR - 481064 - LIFT CYLINDER, RIGHT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

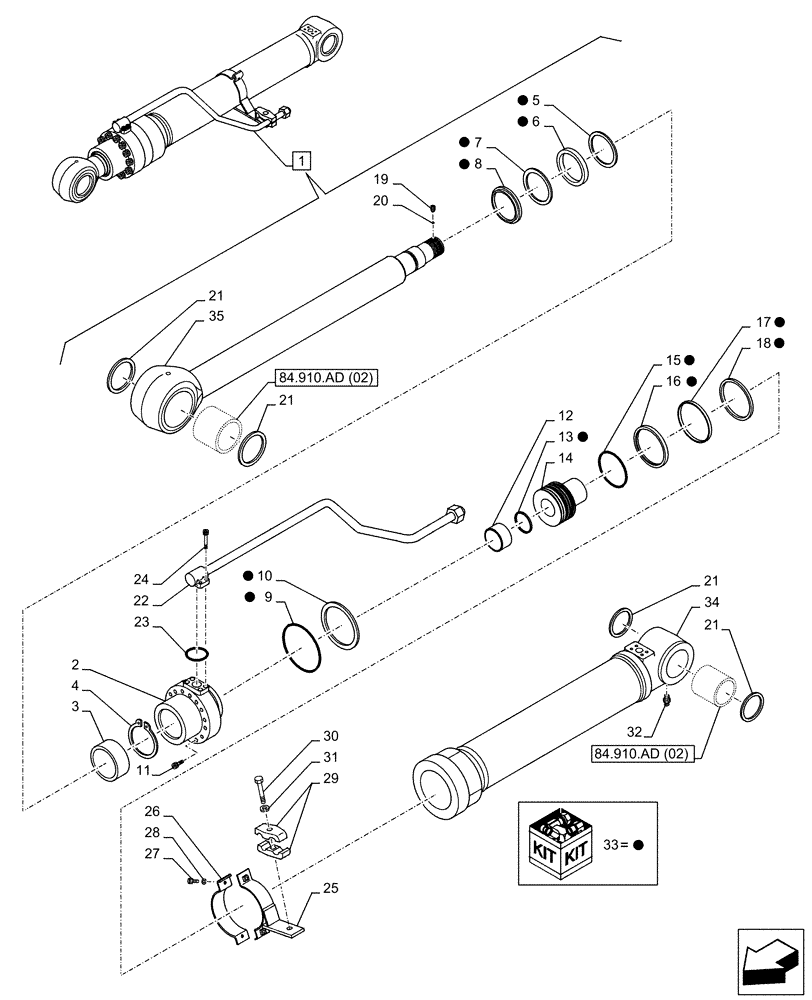

Схема запчастей Case CX130D LC - (35.736.AA[05]) - VAR - 481064 - LIFT CYLINDER, RIGHT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
33
33
8
25
33
31
33
12
20
5
35
33
24
11
33
4
33
33
32
34
16
17
21
14
27
33
26
33
84.910.ad (02)
3
21
33
84.910.ad (02)
21
10
15
28
33
23
29
30
22
19
21
1
18
9
7
13
6
33
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KNV16250

HYDRAULIC CYLINDER

ASSY, Incl 2 - 35

1шт.

See also Figure 84.910.AD (02)

1шт.

2

LU00100

CYLINDER END CAP

1шт.

3

155433A1

BUSHING

1шт.

4

155699A1

RING, SNAP

1шт.

5

LE016510

RING

1шт.

6

LE016520

O-RING

1шт.

7

155231A1

BACK-UP RING

1шт.

8

LE00420

SEAL

1шт.

9

154721A1

O-RING,99.4mm ID x 3.1mm Width

1шт.

10

161880A1

BACK-UP RING

1шт.

11

108R014Z065N

BOLT

12шт.

12

LE016530

SEALING RING

1шт.

13

LE00724

SEAL

1шт.

14

LJ015730

PISTON

1шт.

15

155330A1

SEALING RING

1шт.

16

161881A1

BACK-UP RING

2шт.

17

LE015080

SCRAPER RING

2шт.

18

161883A1

BACK-UP RING

2шт.

19

156222A1

SCREW

1шт.

20

155976A1

BALL

1шт.

21

164446A1

WIPER SEAL

4шт.

22

LR016530

HYD TUBE

1шт.

23

154499A1

O-RING

1шт.

24

861-8025

HEX SOC SCREW,M8 x 25mm, Cl 12.9

4шт.

25

LD001660

CLAMP BRACKET

1шт.

26

LZU0095

CLAMP BRACKET

1шт.

27

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

28

156227A1

WASHER

2шт.

29

160871A1

HALF-FLANGE

2шт.

30

LA00683

BOLT,Hex

1шт.

31

892-10012

LOCK WASHER,M12

1шт.

32

153630A1

LUBE NIPPLE

1шт.

33

LZ009310

SEAL KIT

1шт.

34

LZ009320

HYD CYL SLEEVE

1шт.

35

LZ009330

PISTON ROD

1шт.
