(35.359.AE) - CONTROL VALVE LINE

Запчасти Case CX130D LC (35.359.AE) - CONTROL VALVE LINE (35) - HYDRAULIC SYSTEMS

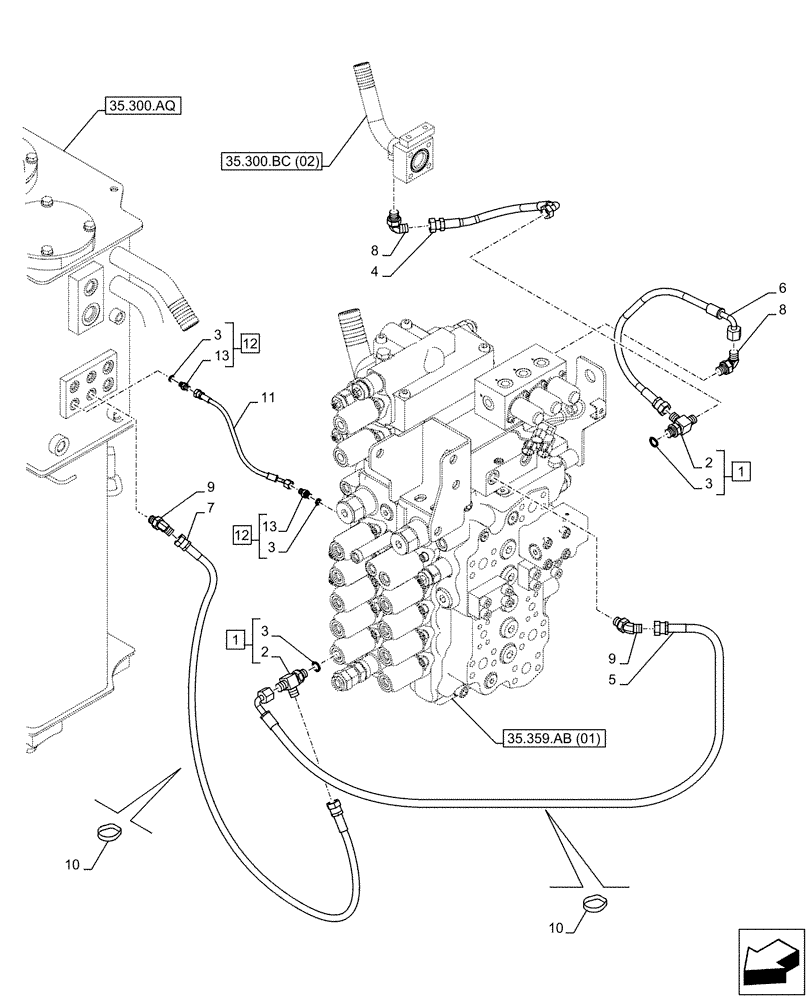

Схема запчастей Case CX130D LC - (35.359.AE) - CONTROL VALVE LINE (35) - HYDRAULIC SYSTEMS
10
11
9
12
8
13
1
10
2
3
3
2
4
35.300.bc (02)
7
5
13
3
35.359.ab (01)
8
6
9
12
1
35.300.aq
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

159497A1

TEE

ASSY, Incl 2, 3 (Qty 1)

2шт.

2

NSS

NOT SOLD SEPARAT

T Fitting, Incl in 1

2шт.

3

150960A1

O-RING,10.8mm ID x 2.4mm Width

4шт.

4

168807A1

HOSE ASSY.

6mm ID x 260mm

1шт.

5

KHJ2091

HOSE

6mm ID x 1050mm

1шт.

6

KHJ2179

HOSE

6mm ID x 450mm

1шт.

7

KHJ2745

HYDRAULIC HOSE

6mm ID x 1500mm

1шт.

8

KHJ28580

ELBOW

2шт.

9

KHJ28630

ELBOW

2шт.

10

150071A1

MOUNTING CLIP

380mm

4шт.

11

KHJ12090

HOSE

1шт.

12

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

ASSY, Incl 13, 3 (Qty 2)

2шт.

13

NSS

NOT SOLD SEPARAT

2шт.
