(35.106.AD[04]) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS

Запчасти Case CX130D (35.106.AD[04]) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS

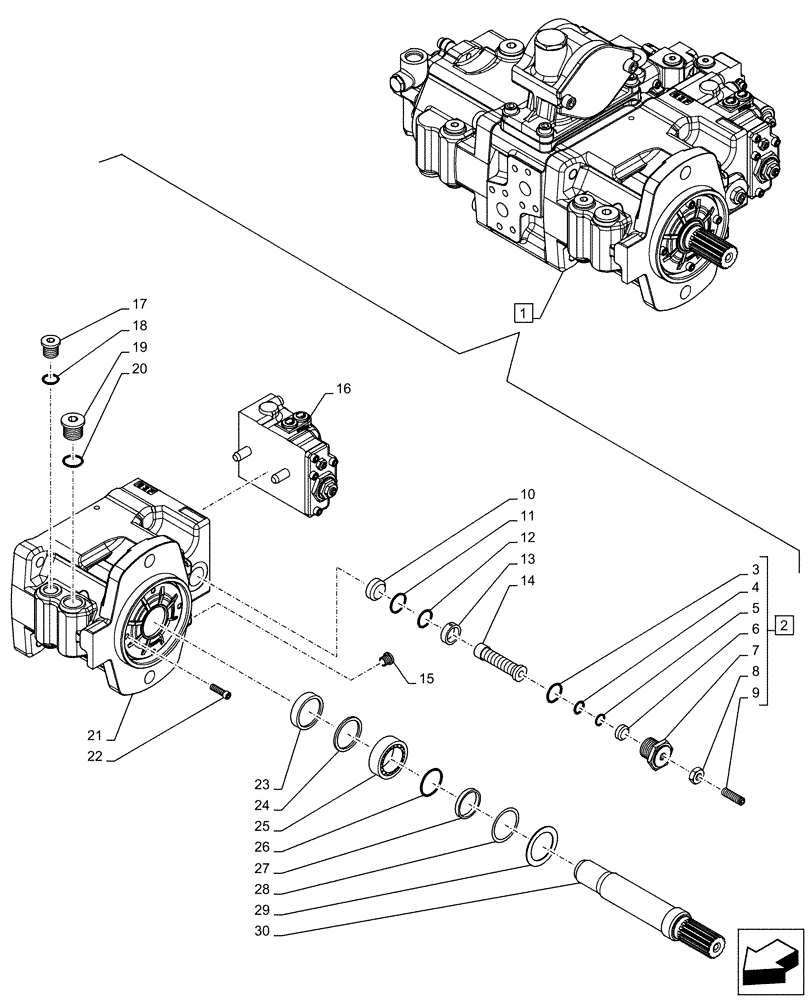

Схема запчастей Case CX130D - (35.106.AD[04]) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS
13
22
27
7
25
29
19
20
28
26
5
11
21
23
17
12
4
9
2
1
16
6
14
10
3
18
30
15
24
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KNJ21980

HYDRAULIC PUMP

ASSY, Incl 2 - 30

1шт.

See also Figure 35.106.AD(01), 35.106.AD(02), 35.106.AD(03), 35.106.AN(01), 35.106.AN(02), 35.357.AC

1шт.

2

LK006130

PLUG

ASSY, Incl 3 - 9

2шт.

3

LE015260

O-RING

2шт.

4

LE013490

O-RING

2шт.

5

LE026230

RING

2шт.

6

LG006170

STOP LOCK

2шт.

7

LK005750

PLUG

2шт.

8

LA017480

NUT

2шт.

9

LV000490

SCREW,Spcl

2шт.

10

TG00219

STOP LOCK

2шт.

11

LE026240

RING

2шт.

12

LE014710

O-RING

2шт.

13

LA011170

SPECIAL PIN

2шт.

14

LJ015100

PISTON

2шт.

15

LK006340

PLUG

9шт.

16

LJ022940

REGULATOR

2шт.

17

LK00015

PLUG

2шт.

18

LE013410

O-RING

2шт.

19

LK00038

PLUG

4шт.

20

LE01177

O-RING

4шт.

21

LW007400

HOUSING

1шт.

22

LA017490

BOLT

4шт.

23

LB012070

BUSHING

2шт.

24

LA017420

RING

2шт.

25

LB012040

BEARING, ROLLER, CYL

2шт.

26

LE013530

O-RING

1шт.

27

TH00018

SPACER

2шт.

28

LE018720

OIL SEAL

1шт.

29

LW005220

COVER

1шт.

30

LB012050

SHAFT

1шт.
