Запчасти Case CX130D (88.100.90[09]) - DIA KIT, CAB GUARD, FRONT, UPPER (88) - ACCESSORIES

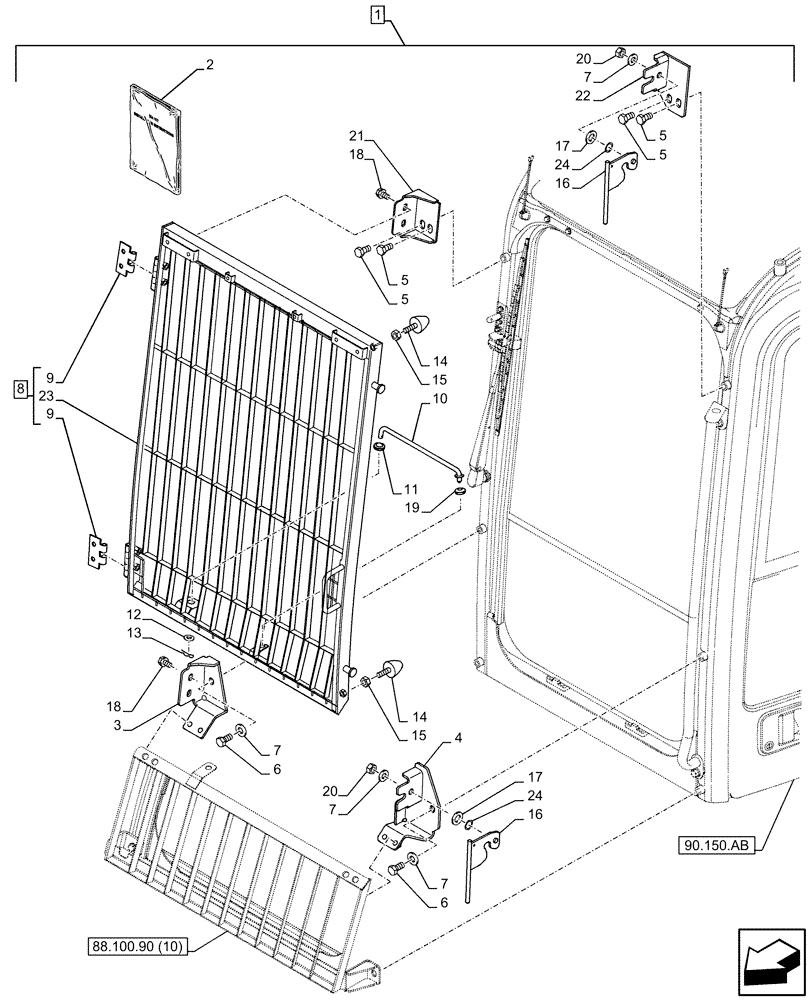

Схема запчастей Case CX130D - (88.100.90[09]) - DIA KIT, CAB GUARD, FRONT, UPPER (88) - ACCESSORIES
16
90.150.ab
17
4
5
20
24
3
22
2
7
18
11
7
20
7
13
10
17
14
6
88.100.90 (10)
12
9
5
16
8
6
7
21
18
15
23
9
5
19
24
5
15
1
14

Артикул

Название

Примечание

Количество

1

KG0HN786-00

CONSTRUCTION DIA

Cab, Front Guard, OPG Level 1, Incl 2 - 24

1шт.

To See Full DIA KIT Composition Look for all the Figures Where the DIA KIT P/N Is Shown

1шт.

2

47880422

INSTRUCTION

1шт.

2

47880459

INSTRUCTION

1шт.

3

KHN27740

BRACKET

1шт.

4

KHN27760

BRACKET

1шт.

5

166052A1

BOLT

4шт.

6

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

2шт.

7

150811A1

WASHER

4шт.

8

KHN27710

GUARD

ASSY, Incl 9, 23

1шт.

9

KHN16890

HINGE

2шт.

10

KHN27800

STAY

1шт.

11

KHN16920

GROMMET

1шт.

12

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

13

153181A1

COTTER PIN

1шт.

14

151108A1

STOP

2шт.

15

KBH0446

NUT

2шт.

16

KHN27770

LEVER

2шт.

17

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

2шт.

18

166351A1

BOLT,Sems, M10 x 20mm

4шт.

19

KHN20000

GROMMET

1шт.

20

829-1412

NUT,M12, Cl 10.9

2шт.

21

KHN27731

BRACKET

1шт.

22

KHN27750

BRACKET

1шт.

23

NSS

NOT SOLD SEPARAT

Upper Guard, Incl in 8

1шт.

24

157560A1

WAVE WASHER

2шт.

Выбрано товаров: 26
