Запчасти Case CX130D (35.736.AA[03]) - VAR - 481858 - BOOM, LIFT CYLINDER, LEFT, COMPONENTS (35) - HYDRAULIC SYSTEMS

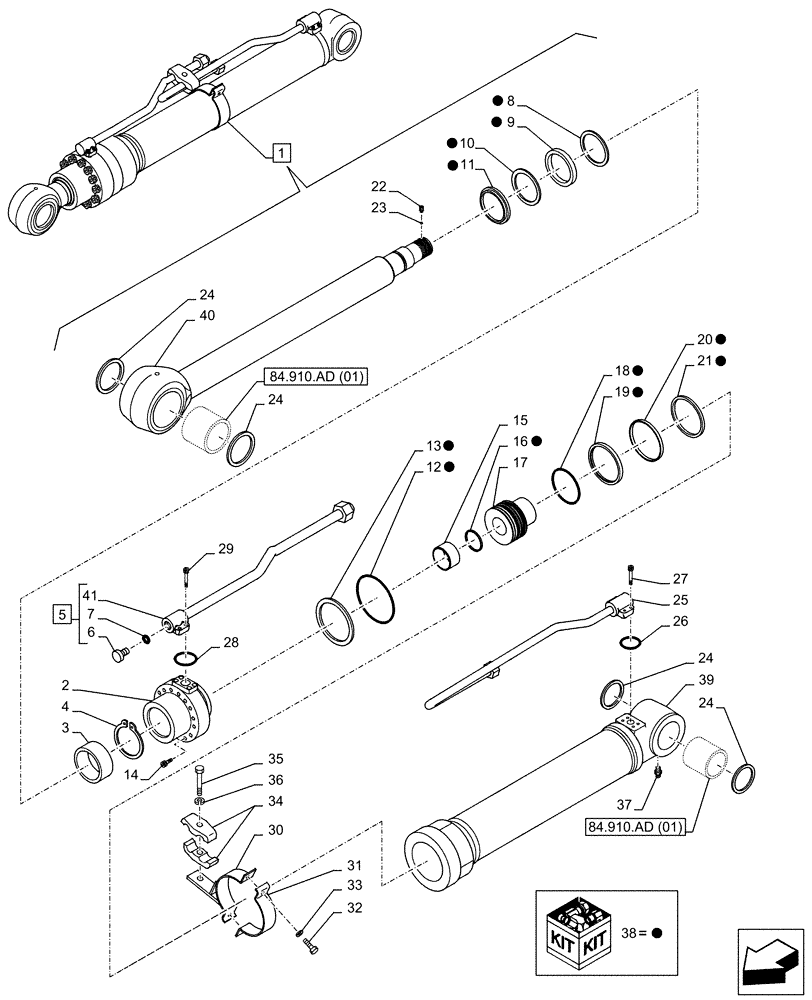

Схема запчастей Case CX130D - (35.736.AA[03]) - VAR - 481858 - BOOM, LIFT CYLINDER, LEFT, COMPONENTS (35) - HYDRAULIC SYSTEMS
1
21
37
24
5
8
4
9
20
32
33
84.910.ad (01)
38
38
30
26
11
23
38
39
38
38
84.910.ad (01)
10
25
18
34
6
15
31
38
36
24
17
29
7
41
38
35
13
38
38
38
35
14
38
24
16
27
38
3
38
19
24
12
2
28
22
40

Артикул

Название

Примечание

Количество

1

KNV14340

HYDRAULIC CYLINDER

ASSY, Incl 2 - 41

1шт.

See also Figure 84.910.AD (01)

1шт.

2

LU00100

CYLINDER END CAP

1шт.

3

155433A1

BUSHING

1шт.

4

155699A1

RING, SNAP

1шт.

5

LR016580

HYD TUBE

ASSY, Incl 6 - 7, 41

1шт.

6

LK00195

PLUG

1шт.

7

154475A1

O-RING

1шт.

8

LE016510

RING

1шт.

9

LE016520

O-RING

1шт.

10

155231A1

BACK-UP RING

1шт.

11

LE00420

SEAL

1шт.

12

154721A1

O-RING,99.4mm ID x 3.1mm Width

1шт.

13

161880A1

BACK-UP RING

1шт.

14

108R014Z065N

BOLT

12шт.

15

LE016530

SEALING RING

1шт.

16

LE00724

SEAL

1шт.

17

LJ015730

PISTON

1шт.

18

155330A1

SEALING RING

1шт.

19

161881A1

BACK-UP RING

2шт.

20

LE015080

SCRAPER RING

2шт.

21

161883A1

BACK-UP RING

2шт.

22

156222A1

SCREW

1шт.

23

155976A1

BALL

1шт.

24

164446A1

WIPER SEAL

4шт.

25

LR016540

HYD TUBE

1шт.

26

154528A1

O-RING

1шт.

27

861-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

4шт.

28

154499A1

O-RING

1шт.

29

861-8025

HEX SOC SCREW,M8 x 25mm, Cl 12.9

4шт.

30

LD001660

CLAMP BRACKET

1шт.

31

LZU0095

CLAMP BRACKET

1шт.

32

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

33

156227A1

WASHER

2шт.

34

160871A1

HALF-FLANGE

2шт.

35

LA00683

BOLT,Hex

1шт.

36

892-10012

LOCK WASHER,M12

1шт.

37

153630A1

LUBE NIPPLE

1шт.

38

LZ009310

SEAL KIT

1шт.

39

LZ009320

HYD CYL SLEEVE

1шт.

40

LZ009330

PISTON ROD

1шт.

41

NSS

NOT SOLD SEPARAT

Pipe, Incl in 5

1шт.

Выбрано товаров: 42
