(35.359.AB[04]) - CONTROL VALVE, COMPONENTS

Запчасти Case CX130D (35.359.AB[04]) - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

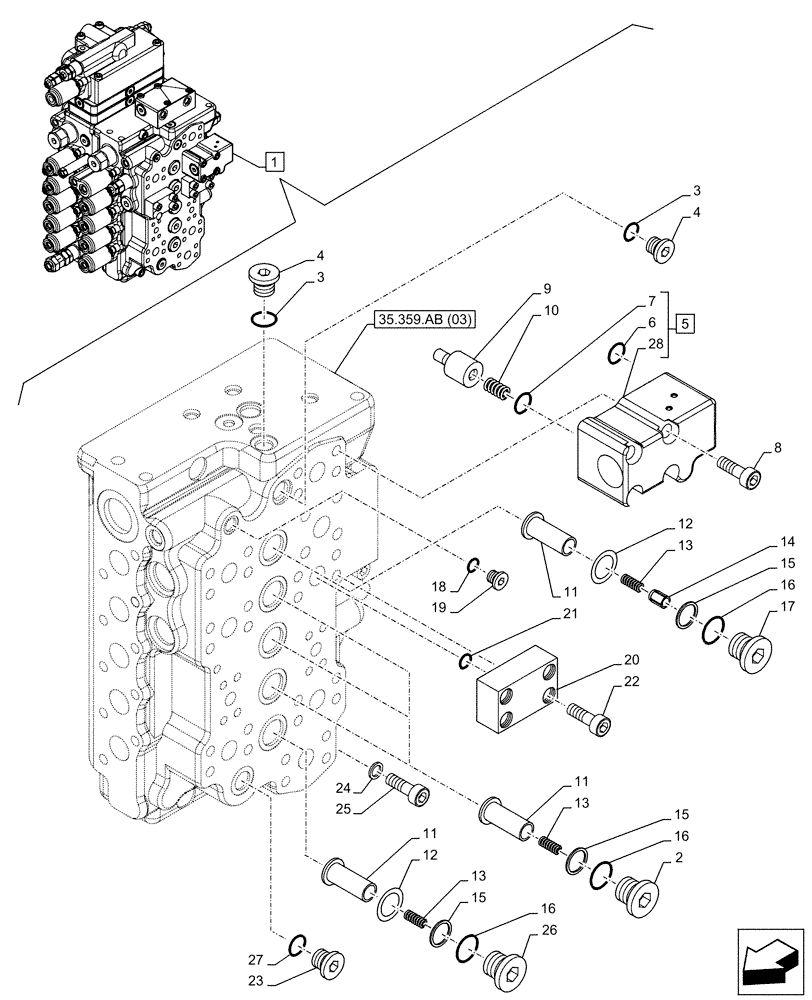

Схема запчастей Case CX130D - (35.359.AB[04]) - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.359.ab (03)
5
17
4
2
6
13
13
10
16
21
20
23
15
28
1
27
8
16
3
19
18
9
7
4
13
22
11
15
14
25
12
16
26
12
15
11
3
11
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KNJ21950

CONTROL VALVE

ASSY, Incl 2 - 28

1шт.

See also Figure 35.359.AB(01), 35.359.AB(02), 35.359.AB(03), 35.359.AB(05), 35.359.AB(06), 35.359.AB(07), 35.359.AY(04), 35.359.AY(05)

1шт.

2

LR015560

PLUG

5шт.

3

LE026640

O-RING

2шт.

4

160306A1

CAP

2шт.

5

LJ022760

VALVE

ASSY, Incl 6, 7, 28

1шт.

6

LE026630

O-RING

3шт.

7

LE026710

O-RING

1шт.

8

LA017270

BOLT

4шт.

9

160914A1

VALVE POPPET

1шт.

10

160948A1

SPRING

1шт.

11

LJ014920

VALVE PRESSURE RELIE

7шт.

12

155295A1

BALL

2шт.

13

156027A1

SPRING

7шт.

14

155920A1

VALVE, CHECK

1шт.

15

LE026600

RING

7шт.

16

LE026690

O-RING

7шт.

17

LR016340

PLUG

1шт.

18

LE026620

O-RING

1шт.

19

160902A1

CAP

1шт.

20

LH005010

FLANGE

2шт.

21

LE025960

O-RING

2шт.

22

LA017310

BOLT

8шт.

23

156263A1

CAP

1шт.

24

LA017290

WASHER

4шт.

25

LA017280

BOLT

4шт.

26

160974A1

CAP

1шт.

27

LE026660

O-RING

1шт.

28

NSS

NOT SOLD SEPARAT

Valve, Incl in 5

1шт.
