(35.354.AF[03]) - HYDRAULIC SWIVEL, LINE, BLADE

Запчасти Case CX130D (35.354.AF[03]) - HYDRAULIC SWIVEL, LINE, BLADE (35) - HYDRAULIC SYSTEMS

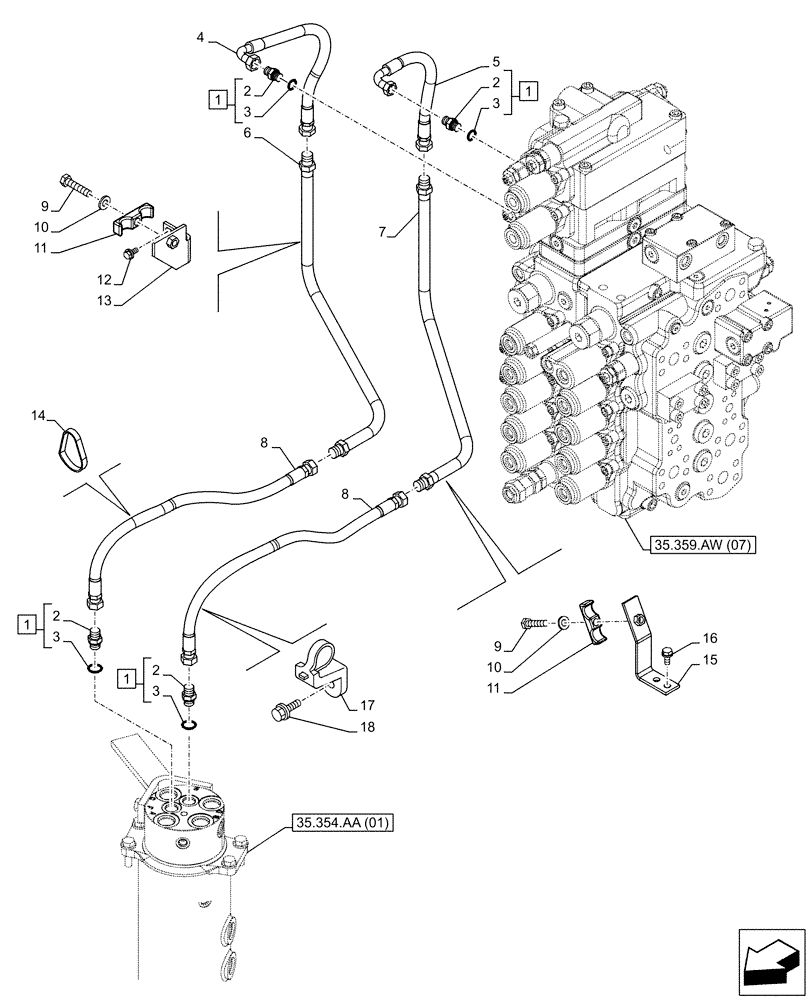

Схема запчастей Case CX130D - (35.354.AF[03]) - HYDRAULIC SWIVEL, LINE, BLADE (35) - HYDRAULIC SYSTEMS
8
2
35.354.aa (01)
1
3
15
35.359.aw (07)
7
1
5
2
3
4
6
12
1
1
11
2
17
9
3
2
14
10
9
1
10
1
16
8
3
13
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

151650A1

HYD CONNECTOR,1/2" NPT O-Ring x 1/2" NPT

ASSY, G1/2" x G1/2", Incl 2 - 3

4шт.

2

NSS

NOT SOLD SEPARAT

Fitting, Incl in 1

4шт.

3

150539A1

O-RING

4шт.

4

KNJ20180

HYDRAULIC HOSE

12mm ID x 500mm

1шт.

5

KNJ20580

HYDRAULIC HOSE

12mm ID x 400mm

1шт.

6

KNJ20160

PIPE

1шт.

7

KNJ22690

PIPE

1шт.

8

KRJ30920

HYDRAULIC HOSE

12mm ID x 760mm

2шт.

9

827-12055

BOLT,Hex, M12 x 1.75 x 55mm, Cl 10.9

2шт.

10

150811A1

WASHER

2шт.

11

KMJ0835

PIPE CLAMP

2шт.

12

166350A1

BOLT

M8 x 20mm

2шт.

13

KNJ20190

BRACKET

1шт.

14

150071A1

MOUNTING CLIP

1шт.

15

KNJ14710

BRACKET

1шт.

16

166052A1

BOLT

M10 x 25mm

2шт.

17

KHR2581

CLAMP

1шт.

18

KHJ1215

BOLT,Spcl

M8 x 25mm

1шт.
