(90.120.AD[04]) - VAR - 781768 - OPERATOR SEAT

Запчасти Case CX80C (90.120.AD[04]) - VAR - 781768 - OPERATOR SEAT (90) - PLATFORM, CAB, BODYWORK AND DECALS

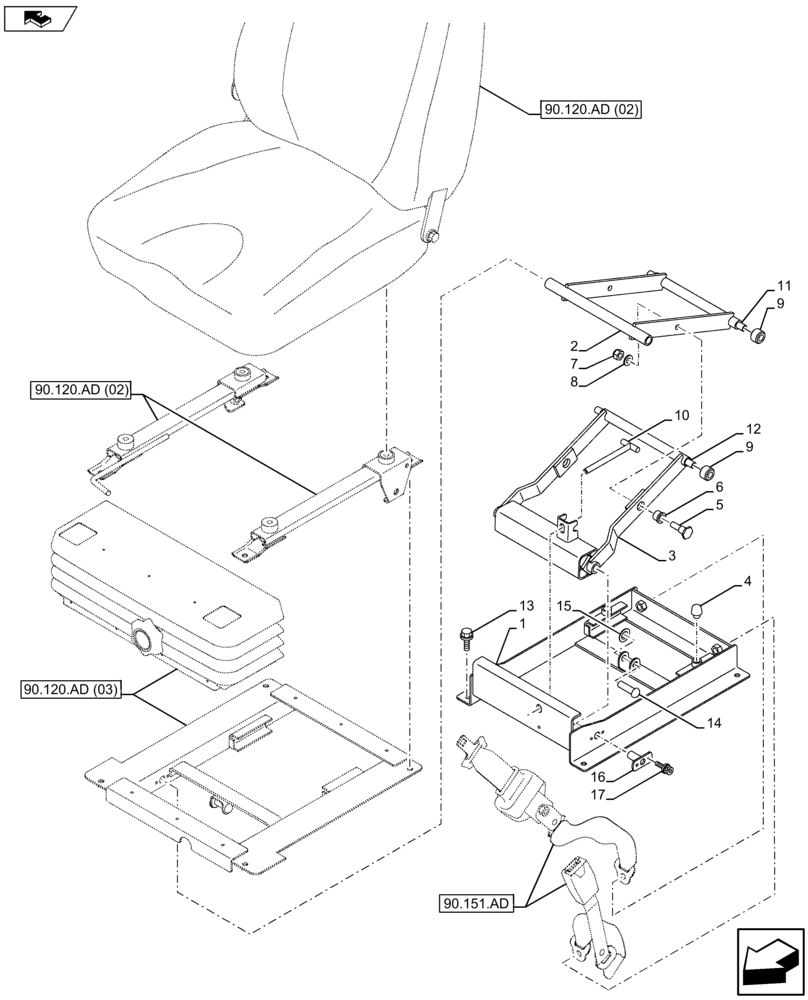

Схема запчастей Case CX80C - (90.120.AD[04]) - VAR - 781768 - OPERATOR SEAT (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.120.ad (02)
8
1
11
13
9
3
4
90.120.ad (02)
15
9
12
10
6
7
90.151.ad
5
14
17
2
16
90.120.ad (03)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN13380

BASE

1шт.

2

KHN2483

ARM

1шт.

3

KHN33910

ARM

1шт.

4

164536A1

RUBBER BLOCK

2шт.

5

KHN2485

SCREW

2шт.

6

KHN2486

RING

2шт.

7

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

2шт.

8

832-10410

NUT,M10 x 1.5, Cl 8

2шт.

9

164537A1

ROLLER

4шт.

10

KHN2477

SCREW

1шт.

11

KHN2489

SHAFT

1шт.

12

KHN2490

SHAFT

1шт.

13

166350A1

BOLT

4шт.

14

KHN2487

RIVET

1шт.

15

KHN2488

NUT

1шт.

16

KHN2481

SHAFT

2шт.

17

KHN2482

SCREW

4шт.
