(90.105.BH[03]) - SIDE PANEL

Запчасти Case CX80C (90.105.BH[03]) - SIDE PANEL (90) - PLATFORM, CAB, BODYWORK AND DECALS

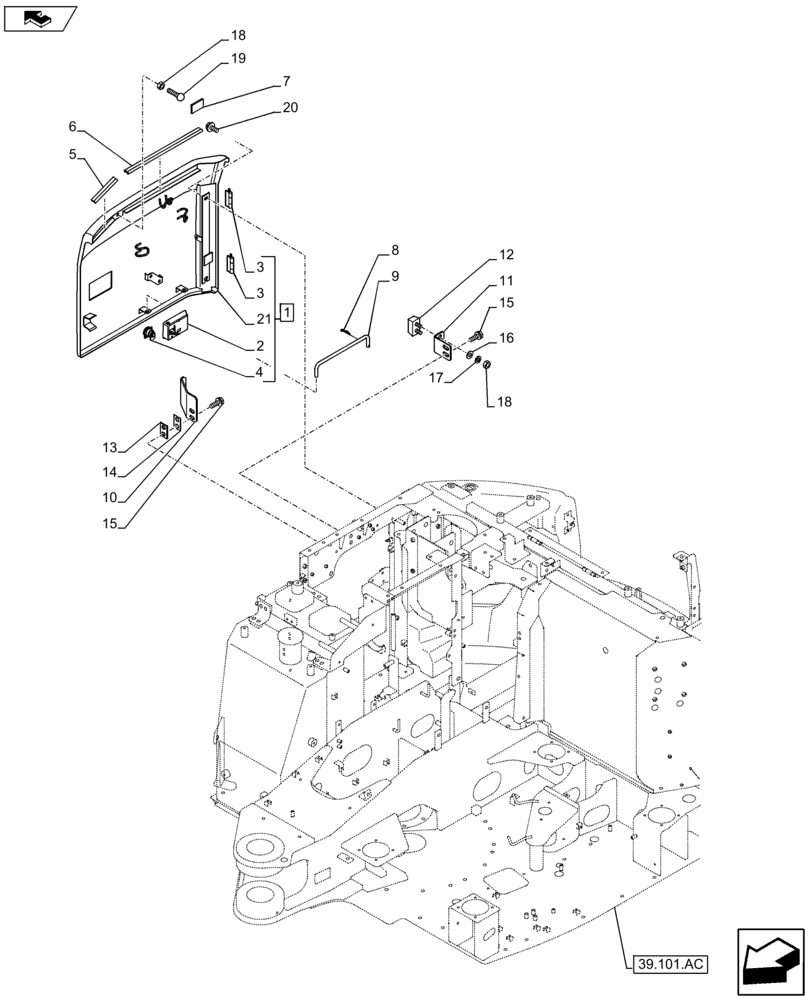

Схема запчастей Case CX80C - (90.105.BH[03]) - SIDE PANEL (90) - PLATFORM, CAB, BODYWORK AND DECALS
17
3
19
13
8
12
1
39.101.ac
18
5
21
9
14
16
10
18
15
15
11
20
6
3
2
7
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAN16230Y2

INSPECTION DOOR

Assy, Incl 2 - 4, 21

1шт.

2

150938A1

LOCK

1шт.

3

KAN3271

HINGE

2шт.

4

KHN24530

LOCK CYLINDER

1шт.

5

HKN0023

SOFT TRIM

1шт.

6

KAN16810

FOAM INSULATION

1шт.

7

KAN15120

PLATE

1шт.

8

153181A1

COTTER PIN

1шт.

9

KRN20910

DOOR STAY

1шт.

10

KAN14900

BRACKET

1шт.

11

KHN12660

SUPPORT

1шт.

12

KRN2098

STOP

1шт.

13

152719A1

SHIM

1шт.

14

158749A1

SHIM

1шт.

15

166347A1

BOLT,Sems, M10 x 30mm

4шт.

16

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

2шт.

17

892-11010

LOCK WASHER,M10

2шт.

18

86500689

NUT,M10 x 1.5, Cl 10

3шт.

19

159091A1

STOP

1шт.

20

KHN24890

BOLT

2шт.

21

NSS

NOT SOLD SEPARAT

Door, Incl in 1

1шт.
