(84.100.288) - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT, EU MODELS

Запчасти Case CX80C (84.100.288) - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT, EU MODELS (84) - BOOMS, DIPPERS & BUCKETS

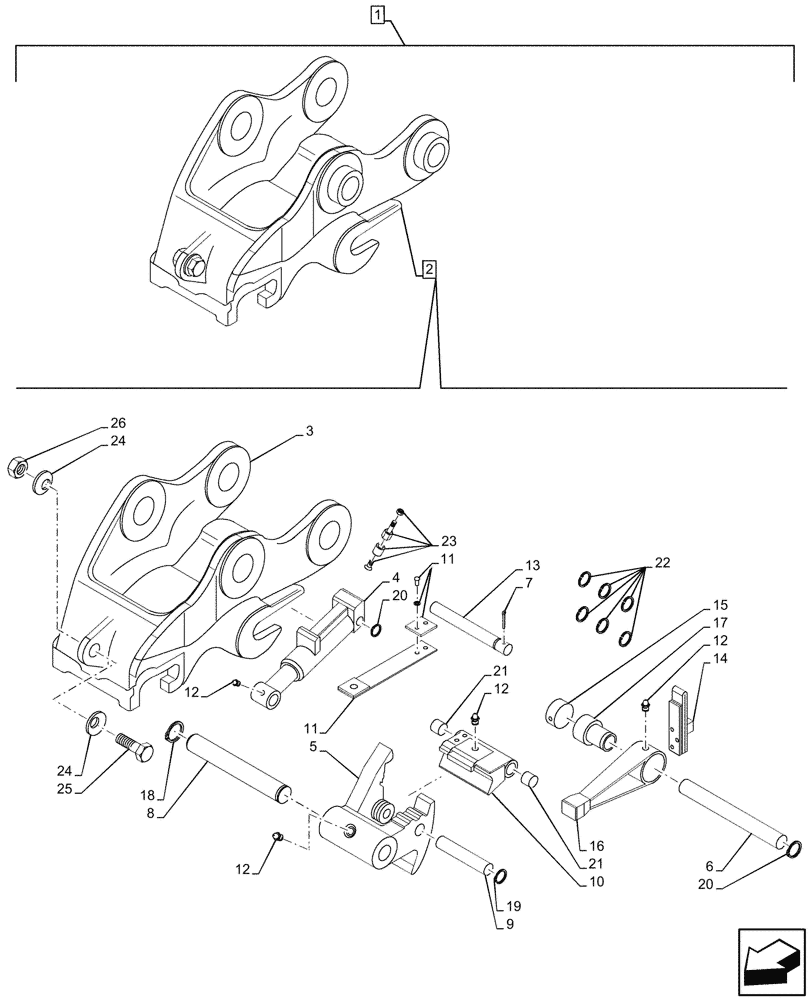

Схема запчастей Case CX80C - (84.100.288) - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT, EU MODELS (84) - BOOMS, DIPPERS & BUCKETS
18
19
20
21
1
12
12
14
23
26
24
13
11
8
6
22
12
24
10
7
15
4
3
20
21
2
16
12
25
11
9
17
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47603261

QUICK MALE COUPLING

Kit, ASSY, Incl 2 - 26

1шт.

See also Quick Male Coupling in Figure 84.100.316, 84.100.317

1шт.

1

47879399

PIN

Kit, Dead

1шт.

2

47603352

QUICK MALE COUPLING

ASSY, Incl 3 - 26

1шт.

3

NSS

NOT SOLD SEPARAT

Quick Male Coupling, Incl in 2

1шт.

4

47594630

HYDRAULIC CYLINDER

1шт.

5

47594638

HOOK

1шт.

6

47594653

PIN

Cylinder

1шт.

7

87539592

COTTER PIN

1шт.

8

47594673

PIN

Hook

1шт.

9

47594688

PIN

Cylinder Hook

1шт.

10

47594701

LATCH

Cest ABS

1шт.

11

47594703

SPRING

ABS

1шт.

12

87708734

LUBE NIPPLE

4шт.

13

47594705

PIN

1шт.

14

394485A1

SPRING

Blocking Bar

1шт.

15

47594721

BUSHING

Blocking Bar

1шт.

16

47594726

LOCKING BAR

1шт.

17

47594730

BUSHING

Blocking Bar

1шт.

18

47594739

CIRCLIP

Hook Pin

2шт.

19

84235987

CIRCLIP

Cylinder Hook Pin

1шт.

20

47594749

CIRCLIP

Cylinder Pin

2шт.

21

47594756

BUSHING

ABS

2шт.

22

47594759

SET

Circlip

1шт.

23

47594762

SOLENOID

ASSY

1шт.

24

47906757

SPACER

2шт.

25

412479

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8

1шт.

26

69941

1шт.
