(35.739.AA[01]) - SWING CYLINDER

Запчасти Case CX80C (35.739.AA[01]) - SWING CYLINDER (35) - HYDRAULIC SYSTEMS

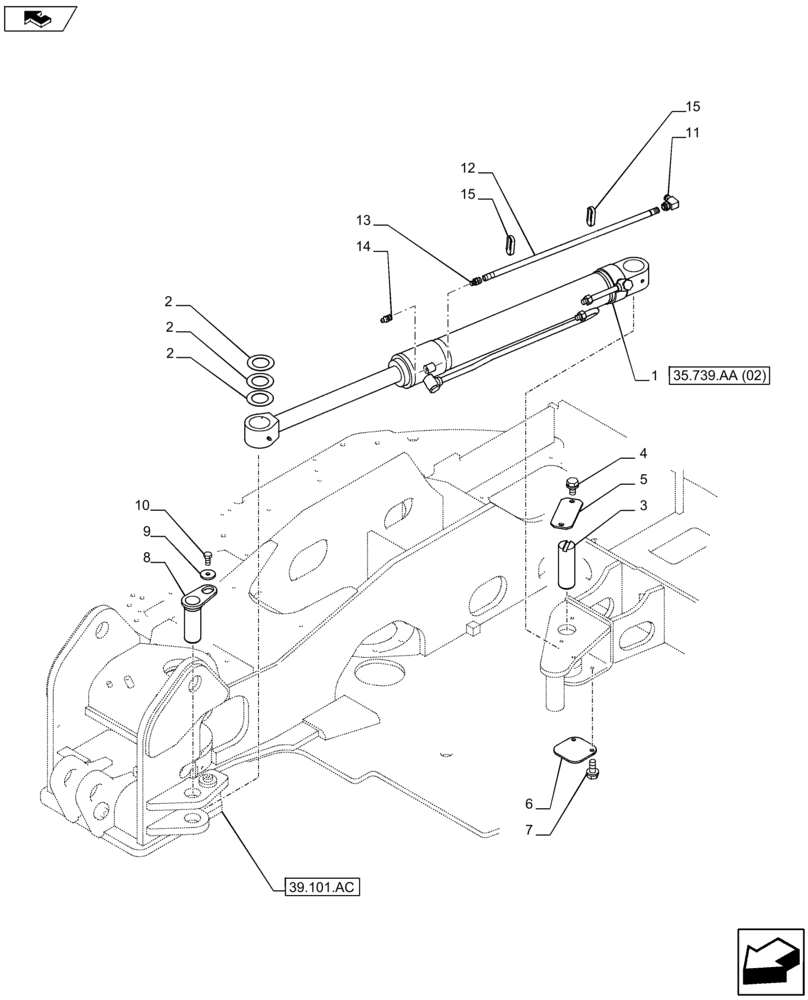

Схема запчастей Case CX80C - (35.739.AA[01]) - SWING CYLINDER (35) - HYDRAULIC SYSTEMS
6
12
1
2
5
3
2
15
10
35.739.aa (02)
7
9
8
15
13
14
4
2
11
39.101.ac
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAV15930

HYDRAULIC CYLINDER

1шт.

2

166403A1

WASHER

5шт.

3

KAV19600

PIN

1шт.

4

166351A1

BOLT,Sems, M10 x 20mm

2шт.

5

KAV16370

COVER

1шт.

6

KAB11580G1

COVER

1шт.

7

KHN3029

BOLT,Spcl

2шт.

8

KAV19560

PIN

1шт.

9

157141A1

WASHER

1шт.

10

398792

SCREW,Hex, M12 x 25mm, Cl 10.9

1шт.

11

152838A1

FITTING

1шт.

12

KAV16310

HYD TUBE

1шт.

13

150190A1

FITTING

1шт.

14

153630A1

LUBE NIPPLE

1шт.

15

150071A1

MOUNTING CLIP

374 MM

2шт.

Выбрано товаров: 15
