(35.737.AA[02]) - VAR - 481064 - DIPPER/ARM CYLINDER

Запчасти Case CX80C (35.737.AA[02]) - VAR - 481064 - DIPPER/ARM CYLINDER (35) - HYDRAULIC SYSTEMS

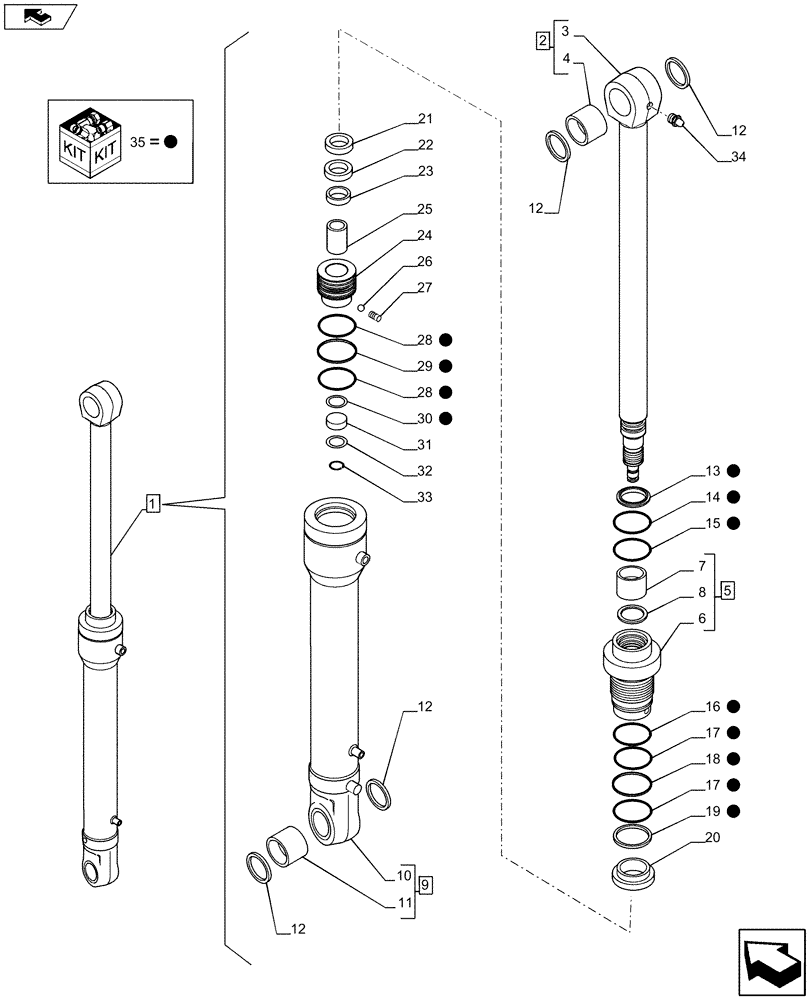

Схема запчастей Case CX80C - (35.737.AA[02]) - VAR - 481064 - DIPPER/ARM CYLINDER (35) - HYDRAULIC SYSTEMS
10
34
35
29
24
30
35
5
12
35
23
17
26
32
12
35
35
9
33
1
35
35
7
15
12
8
19
35
13
31
25
35
28
16
35
18
4
12
21
35
6
35
20
14
35
2
3
22
11
28
35
27
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAV20230

HYDRAULIC CYLINDER

Assy, Incl 2 - 34

1шт.

2

LR021520

HYD CYL SLEEVE

Assy, Incl 3 - 4

1шт.

3

166832A1

BUSHING

1шт.

4

NSS

NOT SOLD SEPARAT

Tube, Incl in 2

1шт.

5

LB015930

PISTON ROD

Assy, Incl 6 - 7

1шт.

6

LB00691

BUSHING

1шт.

7

NSS

NOT SOLD SEPARAT

Piston rod, Incl in 5

1шт.

8

LU003230

CYLINDER END CAP

Assy, Incl 9 - 11, Start Serial:

1шт.

9

NSS

NOT SOLD SEPARAT

Cylinder end cap, Incl in 8

1шт.

10

NSS

NOT SOLD SEPARAT

Bushing, Incl in 8

1шт.

11

NSS

NOT SOLD SEPARAT

Ring snap, Incl in 8

1шт.

12

155119A1

BACK-UP RING

2шт.

13

166467A1

SEAL

2шт.

14

LE019400

WIPER

1шт.

15

155129A1

RING

1шт.

16

LE00858

RING

1шт.

17

154719A1

O-RING

1шт.

18

LE00492

O-RING

1шт.

19

154713A1

O-RING

2шт.

20

LE022140

RING

1шт.

21

LS005090

HOLDER

1шт.

22

LH006670

COLLAR

1шт.

23

LE022130

SEAL

2шт.

24

LE022150

RING

1шт.

25

LE00943

GUIDE RING

2шт.

26

LE022160

SEALING RING

1шт.

27

LJ020760

PISTON

1шт.

28

155976A1

BALL

1шт.

29

156222A1

SCREW

1шт.

30

LE00902

RING

1шт.

31

LAU0182

RING

1шт.

32

160876A1

STOP

2шт.

33

LE00727

RING

1шт.

34

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

35

LZ012040

SEAL KIT

Seals, Incl 14 - 20, 25, 26, 33

1шт.
