(35.736.AA[02]) - VAR - 481858 - BOOM CYLINDER

Запчасти Case CX80C (35.736.AA[02]) - VAR - 481858 - BOOM CYLINDER (35) - HYDRAULIC SYSTEMS

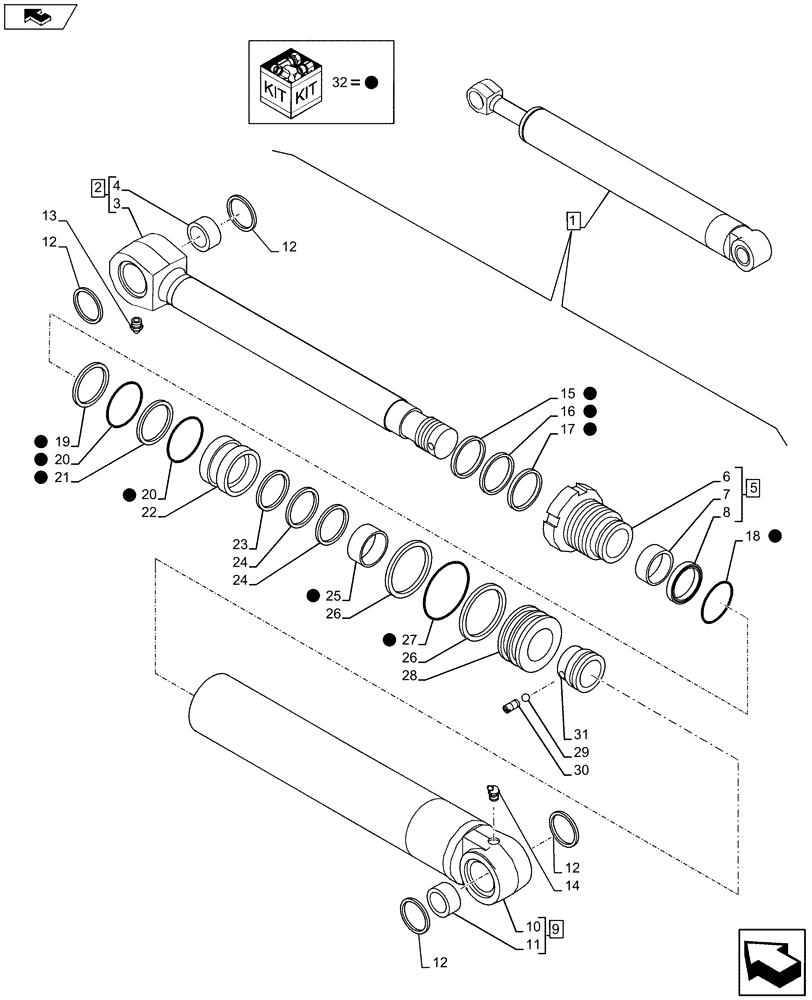

Схема запчастей Case CX80C - (35.736.AA[02]) - VAR - 481858 - BOOM CYLINDER (35) - HYDRAULIC SYSTEMS
32
32
26
10
22
12
20
11
1
8
32
18
24
9
19
25
32
4
32
13
23
26
32
32
5
14
32
17
32
20
16
2
7
12
12
6
32
27
3
15
31
30
28
24
21
12
32
32
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAV18300

HYDRAULIC CYLINDER

Assy, Incl 2 - 31

1шт.

2

LB016020

PISTON ROD

Assy, Incl 3 - 4

1шт.

3

NSS

NOT SOLD SEPARAT

Piston rod, Incl in 2

1шт.

4

LB016030

BUSHING

1шт.

5

LU003200

CYLINDER END CAP

Assy, Incl 6 - 8

1шт.

6

NSS

NOT SOLD SEPARAT

Cylinder end cap, Incl in 5

1шт.

7

NSS

NOT SOLD SEPARAT

Bushing, Incl in 5

1шт.

8

NSS

NOT SOLD SEPARAT

Back-up ring, Incl in 5

1шт.

9

LR021660

HYD TUBE

Assy, Incl 10 - 11

1шт.

10

NSS

NOT SOLD SEPARAT

Hyd tube, Incl in 9

1шт.

11

LB016030

BUSHING

1шт.

12

164445A1

RING

4шт.

13

153630A1

LUBE NIPPLE

1шт.

14

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

15

160781A1

RING,75mm ID x 90mm OD x 9mm Thk

1шт.

16

160783A1

WIPER SEAL

1шт.

17

LE00880

RING

1шт.

18

154751A1

O-RING

1шт.

19

LE020320

RING

1шт.

20

154741A1

O-RING

2шт.

21

160812A1

BACK-UP RING

1шт.

22

LS005080

HOLDER

1шт.

23

LH006660

COLLAR

1шт.

24

LE022100

SEAL

2шт.

25

LE022110

RING

1шт.

26

LE00703

RING

2шт.

27

160824A1

SEALING RING

1шт.

28

LJ020750

PISTON

1шт.

29

155977A1

BALL

1шт.

30

156223A1

SET SCREW

1шт.

31

LA015020

NUT

1шт.

32

LZ012020

SEAL KIT

Seals, Incl 15 - 21, 26 - 27

1шт.
