(35.310.AG[13]) - OIL RETURN LINE

Запчасти Case CX80C (35.310.AG[13]) - OIL RETURN LINE (35) - HYDRAULIC SYSTEMS

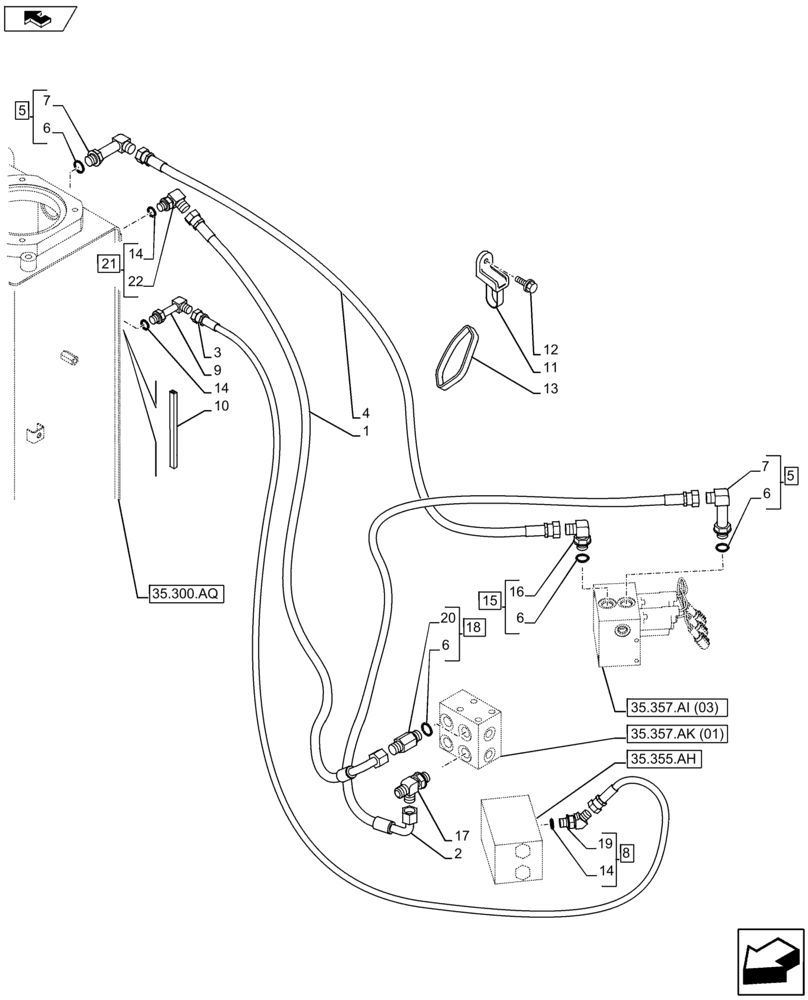

Схема запчастей Case CX80C - (35.310.AG[13]) - OIL RETURN LINE (35) - HYDRAULIC SYSTEMS
10
35.357.ai (03)
18
2
6
35.355.ah
6
14
5
9
1
35.357.ak (01)
22
14
8
7
12
4
14
11
5
3
13
17
16
15
19
21
7
6
6
35.300.aq
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ2107

HOSE,9.5mm ID x 2400mm L

1шт.

2

KHJ2369

HOSE,9.5 mm ID x 2250.00 mm

1шт.

3

KHJ2082

HOSE

1шт.

4

KHJ24360

HYDRAULIC HOSE

1шт.

5

KHJ1442

ELBOW

Assy, Incl 6, 7

2шт.

6

154475A1

O-RING

1шт.

7

NSS

NOT SOLD SEPARAT

Elbow, Incl in 5

1шт.

8

150933A1

ELBOW

Assy, Incl 14, 19

1шт.

9

KHJ1178

ELBOW

1шт.

10

KAJ18600

SEAL PROTECTION

1шт.

11

KHR2581

CLAMP

2шт.

12

KHJ1215

BOLT,Spcl

2шт.

13

150496A1

MOUNTING CLIP

2шт.

14

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

15

150916A1

ELBOW,90 Degree, 3/8" O-Ring x 3/8"

Assy, Incl 6, 16

1шт.

16

NSS

NOT SOLD SEPARAT

Elbow, Incl in 15

1шт.

17

KHJ13900

TEE

1шт.

18

159226A1

ADAPTER

Assy, Incl 6, 20

1шт.

19

NSS

NOT SOLD SEPARAT

Elbow, Incl in 8

1шт.

20

NSS

NOT SOLD SEPARAT

Adapter, Incl in 18

1шт.

21

153559A1

ELBOW

Assy, Incl 14, 22

1шт.

22

NSS

NOT SOLD SEPARAT

Elbow, Incl in 21

1шт.
