(84.100.AB[02]) - VAR - 481196 - BUCKET (L=280MM) ANZ

Запчасти Case CX75C SR (84.100.AB[02]) - VAR - 481196 - BUCKET (L=280MM) ANZ (84) - BOOMS, DIPPERS & BUCKETS

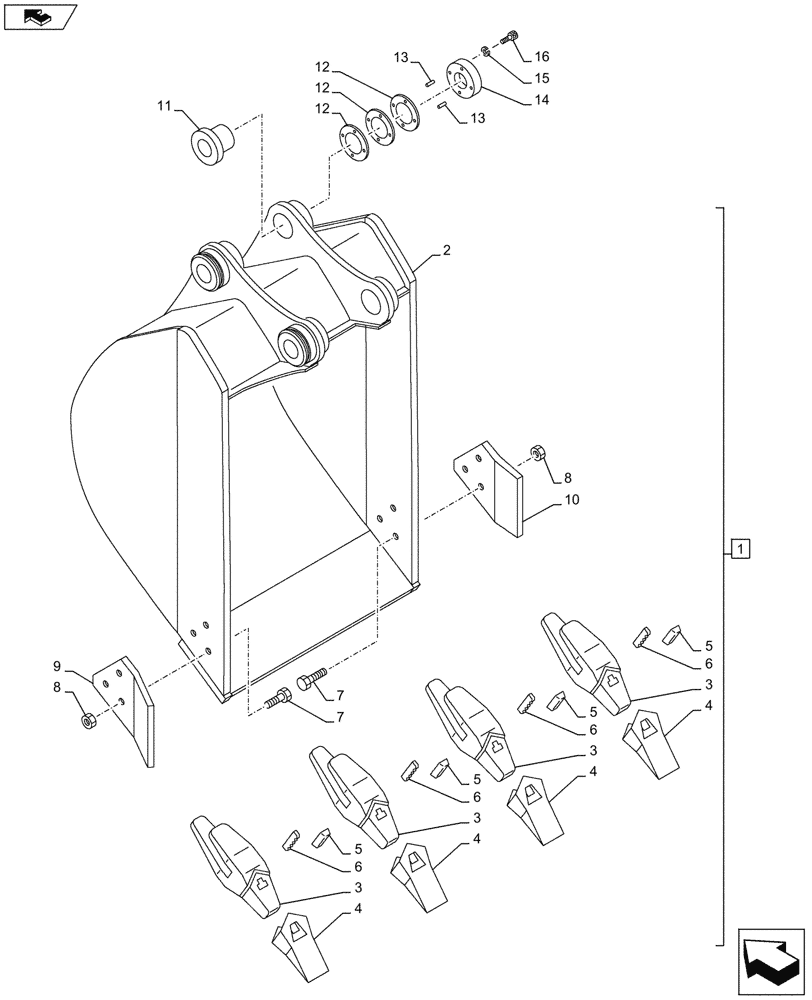

Схема запчастей Case CX75C SR - (84.100.AB[02]) - VAR - 481196 - BUCKET (L=280MM) ANZ (84) - BOOMS, DIPPERS & BUCKETS
14
13
7
16
11
4
2
12
10
5
9
5
6
6
7
8
1
3
12
3
6
4
3
4
3
13
4
8
home
12
15
home
5
5
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAV13240

BUCKET

ASSY, Incl 2 - 10

1шт.

2

NSS

NOT SOLD SEPARAT

Bucket, Incl in 1

1шт.

3

KAV13250

ADAPTER

4шт.

4

KMV0816

TOOTH

4шт.

5

KHV11310

LOCK

4шт.

6

KHV11300

PIN

4шт.

7

626-20050

BOLT,Hex, M20 x 2.5 x 50mm, Cl 10.9, Full Thd

6шт.

8

162R020VR

NUT

6шт.

9

KAV2062

KNIFE

1шт.

10

KAV2061

KNIFE

1шт.

11

KAV0774

BUSHING

1шт.

12

KAV0776

SHIM

6ARшт.

13

335B080T020

DOWEL

2шт.

14

KAV0775

PLATE

1шт.

15

112309A1

LOCK WASHER

4шт.

16

862-10035

HEX SOC SCREW,M10 x 35mm, Cl 12.9

4шт.
