(55.512.BG[03]) - SWITCH PANEL

Запчасти Case CX75C SR (55.512.BG[03]) - SWITCH PANEL (55) - ELECTRICAL SYSTEMS

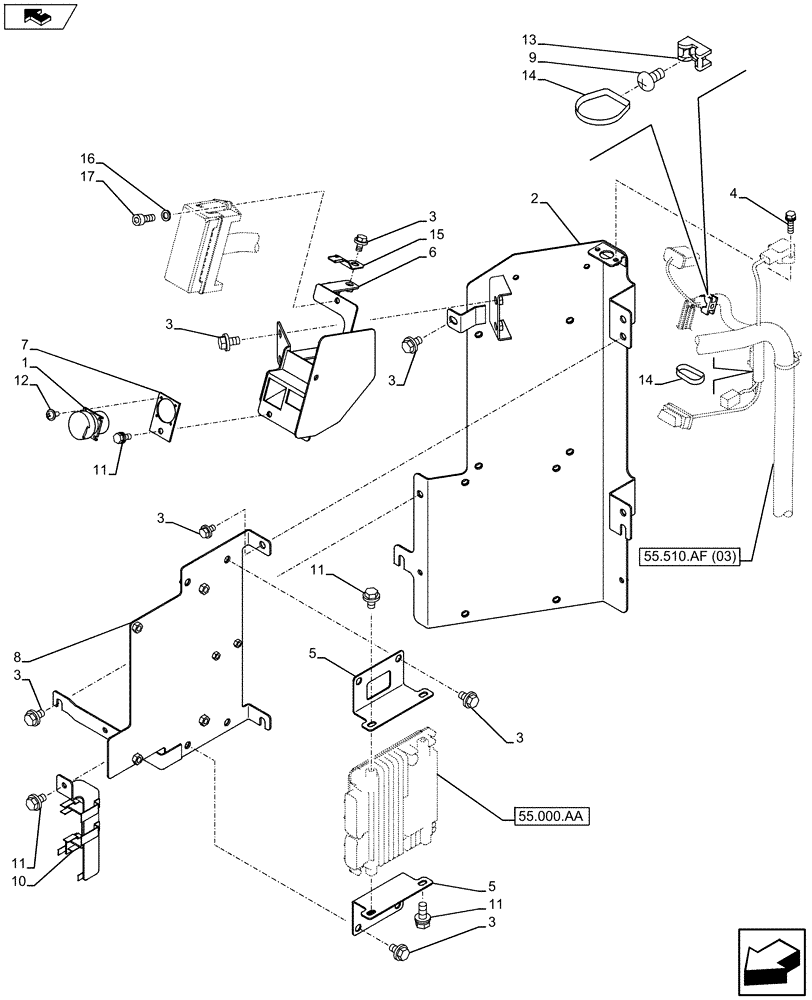

Схема запчастей Case CX75C SR - (55.512.BG[03]) - SWITCH PANEL (55) - ELECTRICAL SYSTEMS
3
3
3
2
10
16
15
11
1
11
3
14
6
8
12
11
4
55.510.af (03)
3
9
13
3
55.000.aa
5
11
17
14
3
7
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR19970

WIRE HARNESS

1шт.

2

KHR25760

BRACKET

1шт.

3

166345A1

BOLT

1шт.

4

KHR1831

BOLT

1шт.

5

KHR34000

BRACKET

2шт.

6

KHR37240

BRACKET

1шт.

7

KHR28580

BRACKET, SUPPORTING

1шт.

8

KHR34620

BRACKET

1шт.

9

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

2шт.

10

KHR25730

BRACKET

1шт.

11

159602A1

BOLT,Sems, Hex, M6 x 16mm

1шт.

12

162061A1

SCREW,Pan Hd, M3 x 8mm

4шт.

13

150860A1

COLLAR

2шт.

14

150496A1

MOUNTING CLIP

3шт.

15

KHR3748

COLLAR

1шт.

16

892-11006

LOCK WASHER,M6

2шт.

17

108R006Y020R

BOLT

2шт.
