(35.741.AA[01]) - VAR - 461025 - BLADE LIFTING CYLINDER

Запчасти Case CX75C SR (35.741.AA[01]) - VAR - 461025 - BLADE LIFTING CYLINDER (35) - HYDRAULIC SYSTEMS

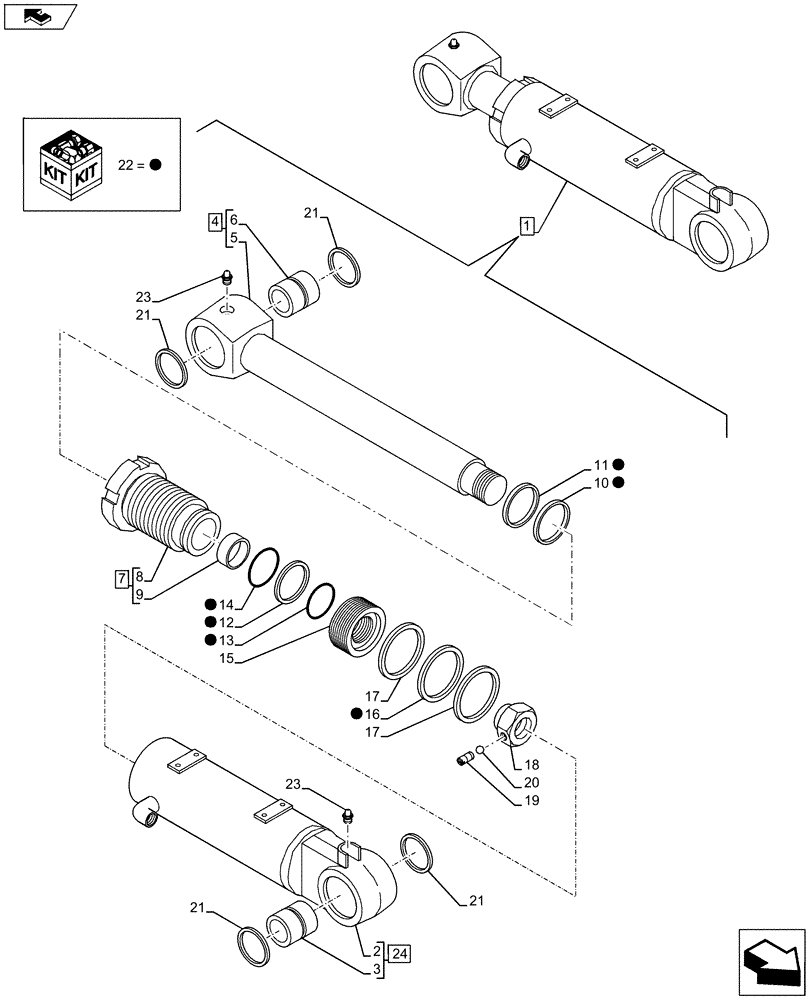

Схема запчастей Case CX75C SR - (35.741.AA[01]) - VAR - 461025 - BLADE LIFTING CYLINDER (35) - HYDRAULIC SYSTEMS
21
22
8
17
1
23
2
21
3
15
16
11
4
13
22
19
12
6
22
5
10
20
14
21
17
22
22
9
24
7
18
22
22
21
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAV12980

HYDRAULIC CYLINDER

Assy, Incl 2 - 24

1шт.

2

NSS

NOT SOLD SEPARAT

Hyd tube, Incl in 24

1шт.

3

LB015960

PIN

1шт.

4

LB015950

PISTON ROD

Assy, Incl 5 - 6

1шт.

5

NSS

NOT SOLD SEPARAT

Piston rod, Incl in 4

1шт.

6

LB015960

PIN

1шт.

7

LU003250

CYLINDER END CAP

Assy, Incl 8 - 9

1шт.

8

NSS

NOT SOLD SEPARAT

Head cylinder

1шт.

9

NSS

NOT SOLD SEPARAT

Bush rod

1шт.

10

MBP0211

O-RING

Incl in 22

1шт.

11

LE019410

RING

Incl in 22

1шт.

12

154733A1

O-RING

Incl in 22

1шт.

13

LE00906

BACK-UP RING

Incl in 22

1шт.

14

154739A1

O-RING

1шт.

15

LJ020770

PISTON

1шт.

16

155310A1

SEALING RING

Incl in 22

1шт.

17

LE00907

GUIDE RING

2шт.

18

LA00775

SPECIAL NUT

1шт.

19

156222A1

SCREW

1шт.

20

155976A1

BALL

1шт.

21

LE022120

RING

4шт.

22

LZ012050

SEAL KIT

Repair Kit, Incl 10 - 14, 16

1шт.

23

153630A1

LUBE NIPPLE

2шт.

24

LR021540

HYD CYL SLEEVE

Assy, Incl 2 - 3

1шт.
