(35.737.AA[03]) - VAR - 481858 - DIPPER/ARM CYLINDER

Запчасти Case CX75C SR (35.737.AA[03]) - VAR - 481858 - DIPPER/ARM CYLINDER (35) - HYDRAULIC SYSTEMS

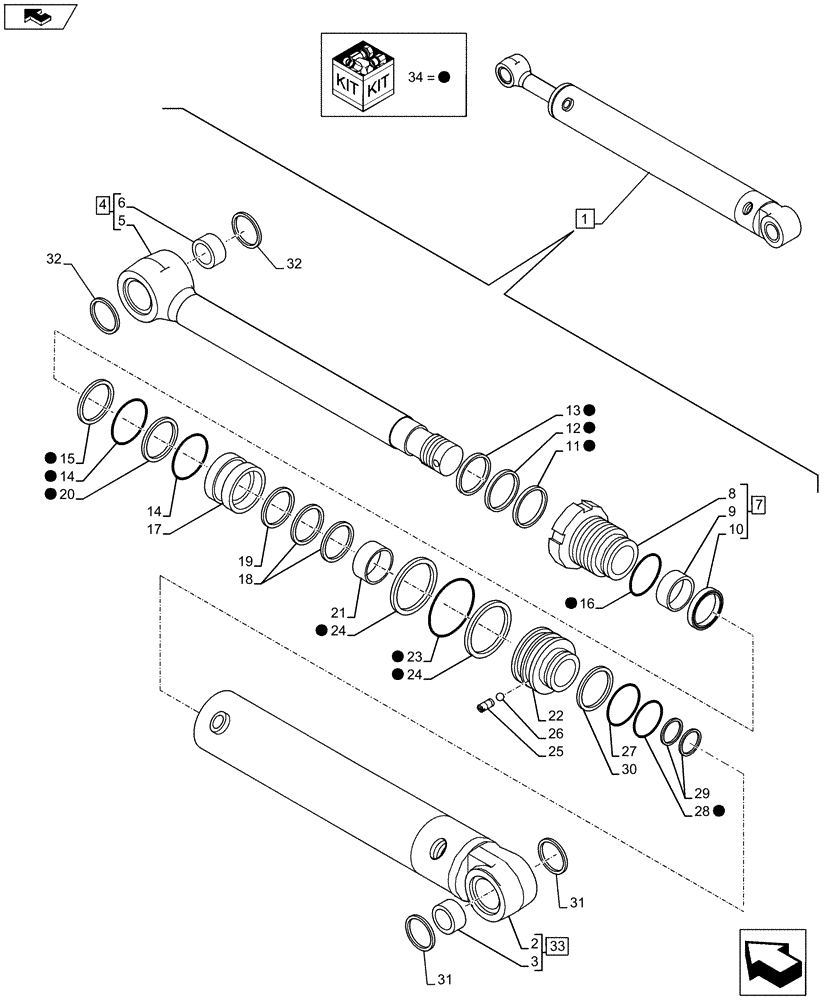

Схема запчастей Case CX75C SR - (35.737.AA[03]) - VAR - 481858 - DIPPER/ARM CYLINDER (35) - HYDRAULIC SYSTEMS
32
33
34
22
17
34
20
24
10
14
34
6
27
4
34
21
34
15
19
34
31
23
34
14
18
7
2
16
9
3
24
28
30
32
34
34
31
8
5
29
12
34
34
13
34
34
11
25
26
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAV20230

HYDRAULIC CYLINDER

Assy, Incl 2 - 34

1шт.

2

LR021530

1шт.

3

166832A1

BUSHING

1шт.

4

LB015930

PISTON ROD

Assy, Incl 5 - 6

1шт.

5

LB015940

1шт.

6

LB00691

BUSHING

1шт.

7

LU003230

CYLINDER END CAP

Assy, Incl 8 - 10, Start Serial:

1шт.

8

NSS

NOT SOLD SEPARAT

Cylinder end cap, Incl in 7

1шт.

9

NSS

NOT SOLD SEPARAT

Bushing, Incl in 7

1шт.

10

NSS

NOT SOLD SEPARAT

Ring snap, Incl in 7

1шт.

11

LE00858

RING

Incl in 34

1шт.

12

155129A1

RING

Incl in 34

1шт.

13

LE019400

WIPER

Incl in 34

1шт.

14

154713A1

O-RING

Incl in 34

2шт.

15

LE00492

O-RING

Incl in 34

1шт.

16

154719A1

O-RING

Incl in 34

1шт.

17

LS005090

HOLDER

1шт.

18

LE022130

SEAL

2шт.

19

LH006670

COLLAR

1шт.

20

LE022140

RING

Incl in 34

1шт.

21

LE022150

RING

1шт.

22

LJ020760

PISTON

1шт.

23

LE022160

SEALING RING

Incl in 34

1шт.

24

LE00943

GUIDE RING

Incl in 34

2шт.

25

156222A1

SCREW

1шт.

26

155976A1

BALL

1шт.

27

LAU0182

RING

1шт.

28

LE00727

RING

Incl in 34

1шт.

29

160876A1

STOP

2шт.

30

LE00902

RING

1шт.

31

166467A1

SEAL

2шт.

32

155119A1

BACK-UP RING

2шт.

33

LR021520

HYD CYL SLEEVE

Assy, Incl 2 - 3

1шт.

34

LZ012040

SEAL KIT

Repair Kit, Incl 11 - 16, 20, 23, 24, 28

1шт.
