(35.737.AA[02]) - VAR - 461025, 481062, 481063 - DIPPER CYLINDER LINE

Запчасти Case CX75C SR (35.737.AA[02]) - VAR - 461025, 481062, 481063 - DIPPER CYLINDER LINE (35) - HYDRAULIC SYSTEMS

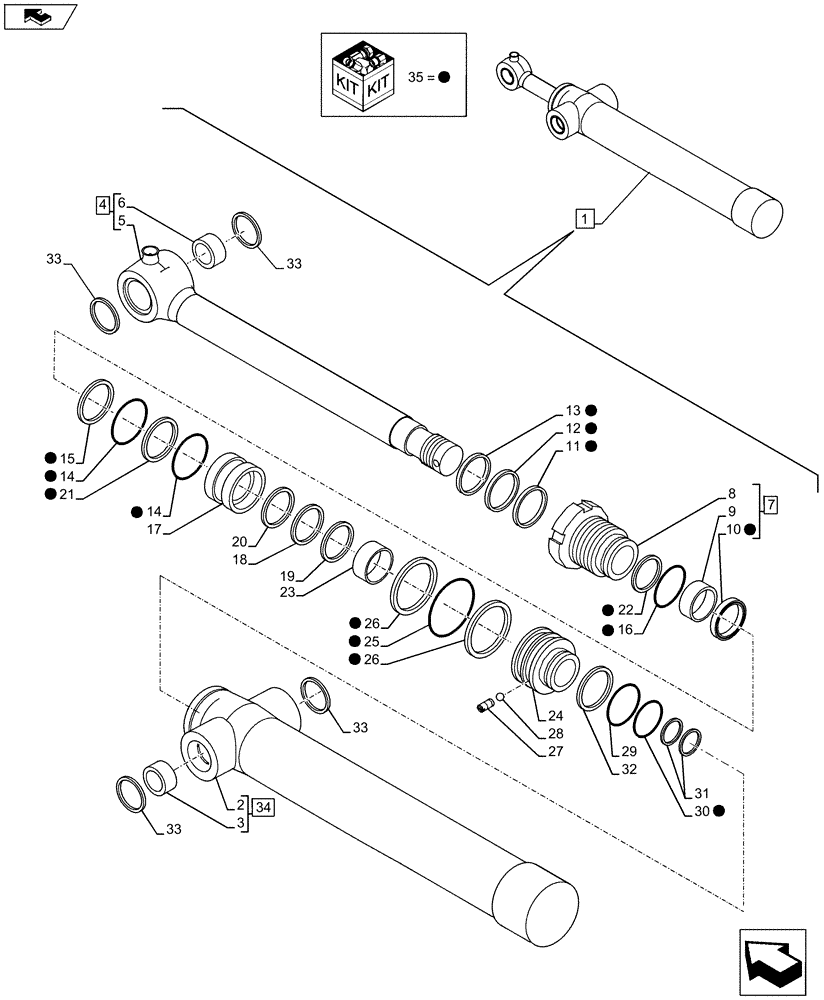

Схема запчастей Case CX75C SR - (35.737.AA[02]) - VAR - 461025, 481062, 481063 - DIPPER CYLINDER LINE (35) - HYDRAULIC SYSTEMS
35
13
30
18
35
35
35
35
35
9
20
6
1
22
8
35
35
24
29
10
33
15
35
35
27
12
2
35
14
33
23
33
4
35
11
35
7
34
17
35
19
16
26
5
35
28
21
33
32
25
3
26
14
31
35
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAV2438

HYDRAULIC CYLINDER

Assy, Incl 2 - 35

1шт.

2

LR00911

HYD CYL SLEEVE

1шт.

3

LKU0161

BUSHING

1шт.

4

LB00810

PISTON ROD

Assy, Incl 5 - 6

1шт.

5

LB00811

PISTON ROD

1шт.

6

LB00691

BUSHING

1шт.

7

LU00139

CYLINDER END CAP

Assy, Incl 8 - 10

1шт.

8

LU00140

CYLINDER END CAP

1шт.

9

LB00712

BACK-UP RING

1шт.

10

166882A1

RING, SNAP

1шт.

11

LE00925

STOP LOCK

Incl in 35

1шт.

12

166788A1

RING

Incl in 35

1шт.

13

168232A1

WIPER SEAL

Incl in 35

1шт.

14

154705A1

O-RING

Incl in 35

2шт.

15

LE00926

BACK-UP RING

Incl in 35

1шт.

16

154711A1

O-RING

Incl in 35

1шт.

17

LS00178

HOLDER

1шт.

18

LE00927

SEAL

1шт.

19

LH00296

SPACER

1шт.

20

LH00297

COLLAR

1шт.

21

160810A1

BACK-UP RING

Incl in 35

1шт.

22

LUU0089

LOCK WASHER

Incl in 35

1шт.

23

LE00928

BACK-UP RING

1шт.

24

LJ00888

JACK PISTON

1шт.

25

160825A1

SEALING RING

Incl in 35

1шт.

26

LE00736

RING

Incl in 35

2шт.

27

156222A1

SCREW

1шт.

28

155976A1

BALL

1шт.

29

166795A1

RING

1шт.

30

LE00929

SEAL

Incl in 35

1шт.

31

166887A1

STOP

2шт.

32

166888A1

RING, SNAP

1шт.

33

155119A1

BACK-UP RING

4шт.

34

LR00910

HYD CYL SLEEVE

Assy, Incl 2 - 3

1шт.

35

LZ00471

SEAL KIT

Repair Kit, Incl 11 - 16, 21, 22, 25, 26, 30

1шт.
