(35.736.AA[03]) - VAR - 481858, 461025 - BOOM CYLINDER

Запчасти Case CX75C SR (35.736.AA[03]) - VAR - 481858, 461025 - BOOM CYLINDER (35) - HYDRAULIC SYSTEMS

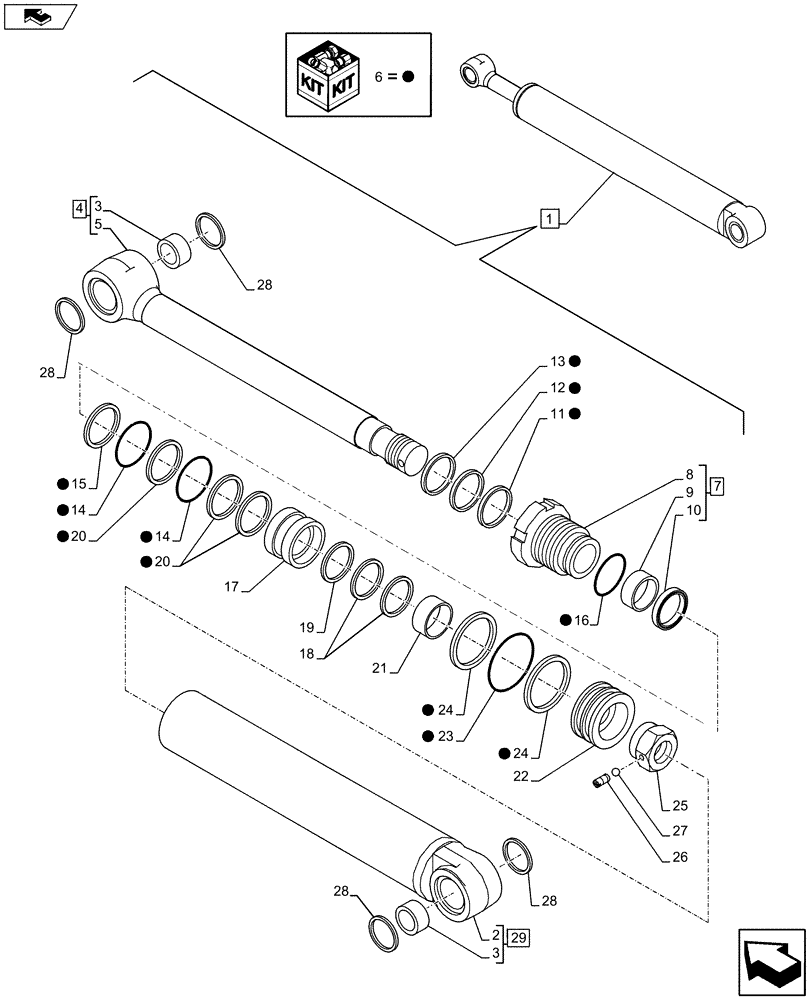

Схема запчастей Case CX75C SR - (35.736.AA[03]) - VAR - 481858, 461025 - BOOM CYLINDER (35) - HYDRAULIC SYSTEMS
6
10
25
14
17
29
28
6
20
24
2
15
6
7
27
18
11
5
3
6
4
8
9
13
23
6
26
24
1
22
21
6
3
6
28
14
20
19
6
6
12
6
6
6
28
28
6
6
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAV20210

HYDRAULIC CYLINDER

Assy, Incl 2 - 30

1шт.

2

NSS

NOT SOLD SEPARAT

Hyd tube, Incl in 29

1шт.

3

166831A1

BUSHING

2шт.

4

LB015900

PISTON ROD

Assy, Incl 3 - 5

1шт.

5

NSS

NOT SOLD SEPARAT

Piston rod, Incl in 4

1шт.

6

LZ012020

SEAL KIT

Repair Kit, Incl 11 -16, 20, 23 - 24

1шт.

7

LU003200

CYLINDER END CAP

Assy, Incl 8 - 10

1шт.

8

NSS

NOT SOLD SEPARAT

Cylinder end cap, Incl in 7

1шт.

9

NSS

NOT SOLD SEPARAT

Bushing, Incl in 7

1шт.

10

NSS

NOT SOLD SEPARAT

Back-up ring, Incl in 7

1шт.

11

LE00880

RING

Incl in 6

1шт.

12

160781A1

RING,75mm ID x 90mm OD x 9mm Thk

Incl in 6

1шт.

13

160783A1

WIPER SEAL

Incl in 6

1шт.

14

154741A1

O-RING

Incl in 6

2шт.

15

LE020320

RING

Incl in 6

1шт.

16

154751A1

O-RING

Incl in 6

1шт.

17

LS005080

HOLDER

1шт.

18

LE022100

SEAL

2шт.

19

LH006660

COLLAR

1шт.

20

160812A1

BACK-UP RING

Incl in 6

2шт.

21

LE022110

RING

1шт.

22

LJ020750

PISTON

1шт.

23

160824A1

SEALING RING

Incl in 6

1шт.

24

LE00703

RING

Incl in 6

2шт.

25

LA015020

NUT

1шт.

26

156223A1

SET SCREW

1шт.

27

155977A1

BALL

1шт.

28

LE00737

RING

4шт.

29

LR021450

HYD CYL SLEEVE

Assy, Incl 2 - 3

1шт.
