Запчасти Case CX75C SR (35.357.AK[04]) - VAR - 461868 - LINES FROM CONTROL LEVER TO PILOT VALVE BLOCK (35) - HYDRAULIC SYSTEMS

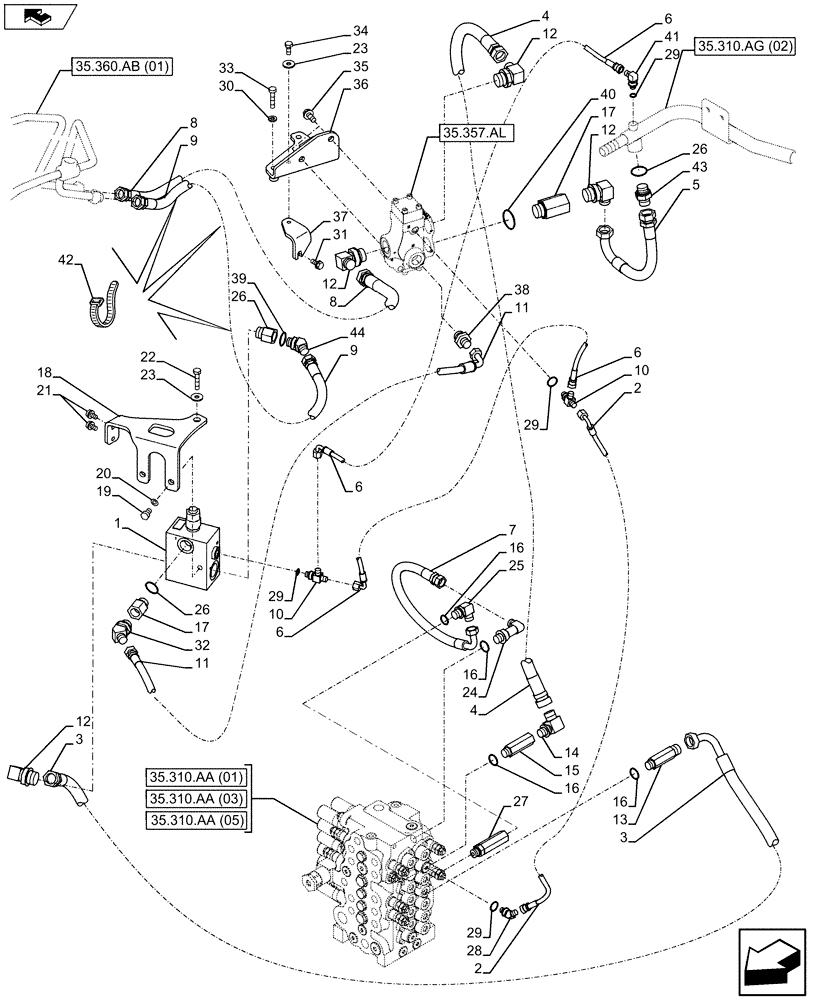

Схема запчастей Case CX75C SR - (35.357.AK[04]) - VAR - 461868 - LINES FROM CONTROL LEVER TO PILOT VALVE BLOCK (35) - HYDRAULIC SYSTEMS
19
29
11
20
3
35.310.aa (01)
16
6
12
34
35.310.ag (02)
21
35
17
16
42
9
4
31
44
8
18
23
35.360.ab (01)
1
14
6
40
24
6
16
10
43
30
29
32
10
12
27
26
35.357.al
35.310.aa (03)
26
2
15
38
13
4
25
12
12
3
8
5
2
9
23
29
29
28
39
26
11
33
41
17
35.310.aa (05)
37
7
16
36
22
6

Артикул

Название

Примечание

Количество

1

KHJ10410

VALVE SECTION

1шт.

2

KHJ20460

FLEXIBLE HOSE

1шт.

3

KAJ4719

HYDRAULIC HOSE

1шт.

4

KAJ15220

HYDRAULIC HOSE

1шт.

5

162207A1

HYDRAULIC HOSE

1шт.

6

KHJ2291

HOSE

2шт.

7

KAJ4101

HYDRAULIC HOSE

1шт.

8

KAJ18710

HYDRAULIC HOSE

1шт.

9

KAJ18320

HYDRAULIC HOSE

1шт.

10

159497A1

TEE

2шт.

11

KAJ18310

HYDRAULIC HOSE

1шт.

12

169174A1

ELBOW

4шт.

13

163287A1

STUD

1шт.

14

168609A1

ELBOW

1шт.

15

KHJ1071

STUD

1шт.

16

154487A1

O-RING

4шт.

17

159198A1

ADAPTER

2шт.

18

KAJ18350

BRACKET

1шт.

19

627-12020

BOLT,Hex, M12 x 1.75 x 20mm, Cl 10.9, Full Thd

2шт.

20

150811A1

WASHER

2шт.

21

166351A1

BOLT,Sems, M10 x 20mm

2шт.

22

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

1шт.

23

151977A1

WASHER

2шт.

24

KHJ1044

ELBOW

1шт.

25

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

1шт.

26

154503A1

O-RING

3шт.

27

KHJ20590

VALVE

1шт.

28

150933A1

ELBOW

1шт.

29

154467A1

O-RING,10.8mm ID x 2.4mm Width

4шт.

30

150409A1

WASHER

2шт.

31

166052A1

BOLT

1шт.

32

KHJ2243

ELBOW

1шт.

33

827-10050

BOLT,Hex, M10 x 1.5 x 50mm, Cl 10.9

1шт.

34

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

1шт.

35

166352A1

BOLT

1шт.

36

KAJ15290

BRACKET

1шт.

37

KAJ15410

PLATE

1шт.

38

168988A1

ADAPTER

1шт.

39

KHJ15620

SOCKET

1шт.

40

154523A1

O-RING

1шт.

41

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

1шт.

42

150071A1

MOUNTING CLIP

3шт.

43

151654A1

HYD CONNECTOR,3/4" NPT O-Ring x 3/4" NPT

1шт.

44

157586A1

ELBOW

1шт.

Выбрано товаров: 44
