(35.356.AR[01]) - PEDAL CONTROL HOSE

Запчасти Case CX75C SR (35.356.AR[01]) - PEDAL CONTROL HOSE (35) - HYDRAULIC SYSTEMS

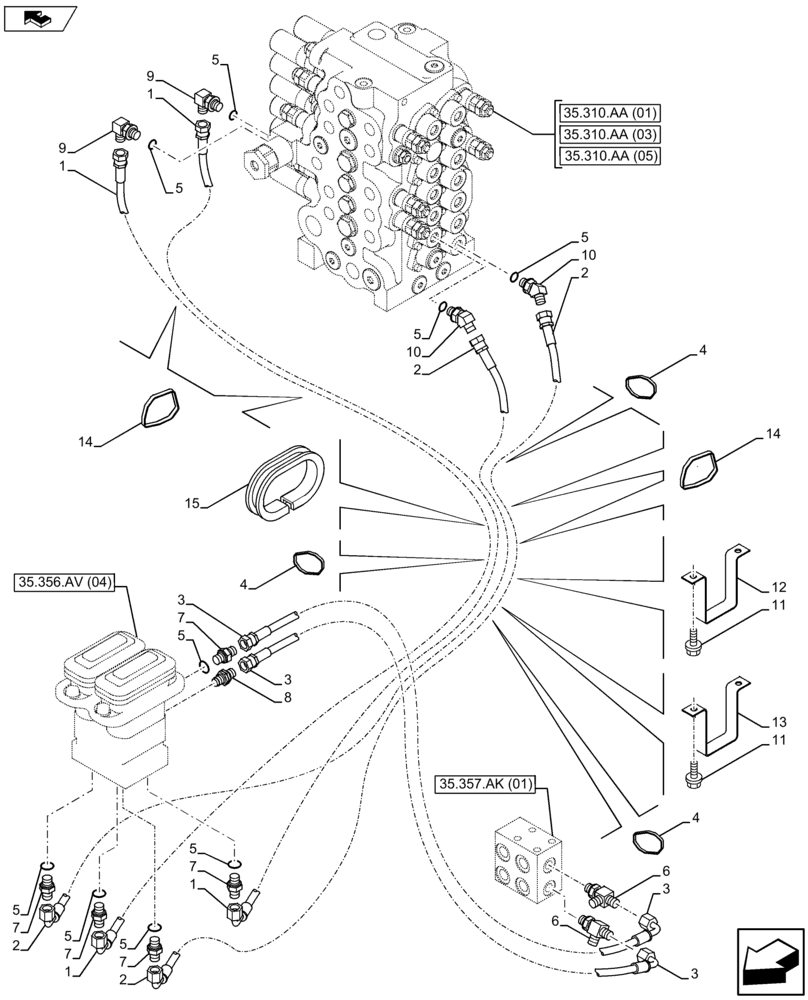

Схема запчастей Case CX75C SR - (35.356.AR[01]) - PEDAL CONTROL HOSE (35) - HYDRAULIC SYSTEMS
5
9
7
5
2
12
7
5
4
5
8
6
15
4
4
3
3
13
14
2
1
7
35.310.aa (03)
5
5
7
6
1
5
9
2
3
14
35.310.aa (01)
1
7
10
2
3
11
5
10
35.356.av (04)
5
1
11
35.357.ak (01)
35.310.aa (05)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ2134

HOSE,6.3mm ID x 2250mm L

2шт.

2

KHJ2247

HOSE

2шт.

3

KHJ2084

HOSE

2шт.

4

150496A1

MOUNTING CLIP

4шт.

5

154467A1

O-RING,10.8mm ID x 2.4mm Width

9шт.

6

159497A1

TEE

2шт.

7

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

5шт.

8

161841A1

HYD CONNECTOR

1шт.

9

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

2шт.

10

150933A1

ELBOW

2шт.

11

166345A1

BOLT

4шт.

12

KHJ10250

CLAMP

1шт.

13

161095A1

CLAMP

1шт.

14

150071A1

MOUNTING CLIP

4шт.

15

150809A1

CUSHION

1шт.
