(35.355.AD[01]) - HAND CONTROL HOSES

Запчасти Case CX75C SR (35.355.AD[01]) - HAND CONTROL HOSES (35) - HYDRAULIC SYSTEMS

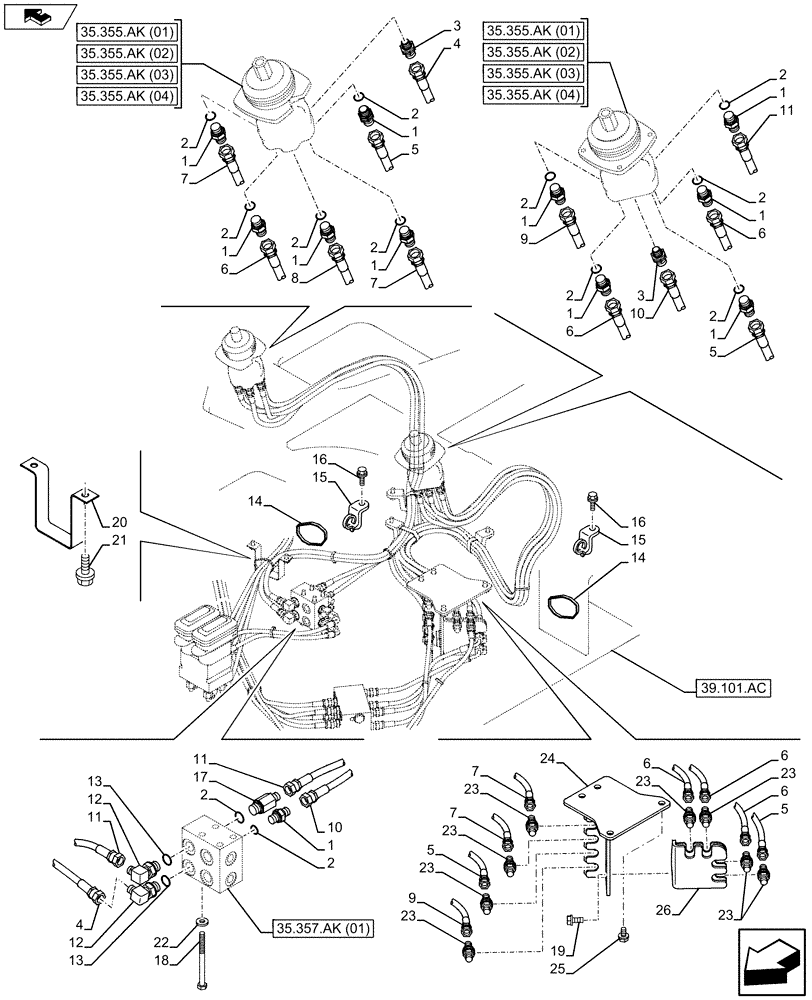

Схема запчастей Case CX75C SR - (35.355.AD[01]) - HAND CONTROL HOSES (35) - HYDRAULIC SYSTEMS
16
5
9
6
9
23
1
35.355.ak (03)
25
39.101.ac
35.355.ak (01)
21
16
13
2
35.355.ak (02)
14
7
19
12
4
5
10
6
15
3
1
14
15
35.357.ak (01)
1
7
35.355.ak (04)
11
35.355.ak (03)
12
23
17
6
1
35.355.ak (04)
4
2
13
1
2
2
6
8
22
23
2
23
2
23
6
1
35.355.ak (01)
11
2
5
24
2
1
35.355.ak (02)
7
2
7
2
2
1
3
1
10
6
1
2
11
5
23
20
1
26
23
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153378A1

ADAPTER

11шт.

2

154475A1

O-RING

12шт.

3

161841A1

HYD CONNECTOR

2шт.

4

KHJ2063

HOSE

1шт.

5

KHJ20530

HYDRAULIC HOSE

2шт.

6

167664A1

HYDRAULIC HOSE,1750.00 mm

3шт.

7

KHJ20540

HYDRAULIC HOSE

2шт.

8

KHJ2064

HOSE

1шт.

9

167869A1

HYDRAULIC HOSE,1900.00 mm

1шт.

10

KHJ2060

HOSE

1шт.

11

KHJ2059

HOSE

1шт.

12

156554A1

ELBOW

2шт.

13

150960A1

O-RING,10.8mm ID x 2.4mm Width

2шт.

14

150496A1

MOUNTING CLIP

5шт.

15

KHR2581

CLAMP

3шт.

16

KHJ1215

BOLT,Spcl

3шт.

17

167650A1

FITTING

1шт.

18

828-8100

BOLT,Hex, M8 x 1.25 x 100mm, Cl 10.9

4шт.

19

166052A1

BOLT

2шт.

20

161095A1

CLAMP

1шт.

21

166345A1

BOLT

4шт.

22

153081A1

WASHER

4шт.

23

159481A1

ADAPTER

8шт.

24

KAJ16281

BRACKET

1шт.

25

166351A1

BOLT,Sems, M10 x 20mm

4шт.

26

KAJ16761

BRACKET

1шт.
