(35.310.AJ[21]) - VAR - 461871 - CONTROL VALVE LINE

Запчасти Case CX75C SR (35.310.AJ[21]) - VAR - 461871 - CONTROL VALVE LINE (35) - HYDRAULIC SYSTEMS

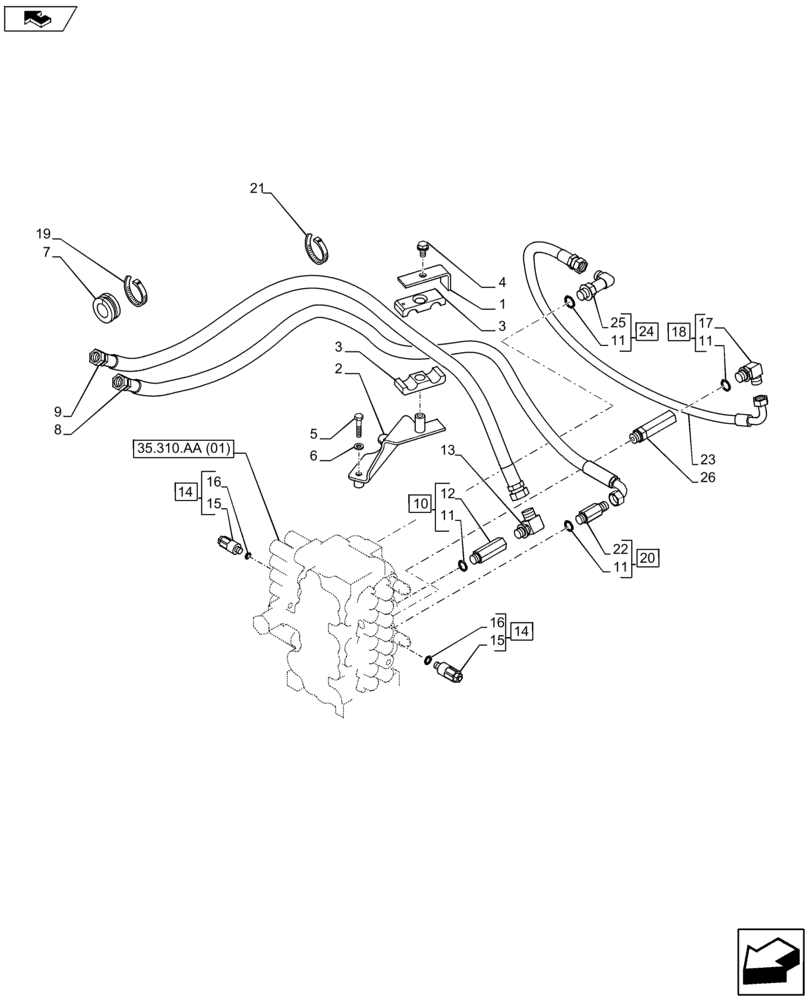

Схема запчастей Case CX75C SR - (35.310.AJ[21]) - VAR - 461871 - CONTROL VALVE LINE (35) - HYDRAULIC SYSTEMS
15
21
3
11
6
13
7
10
26
9
18
14
22
15
14
12
2
20
8
19
5
16
1
17
35.310.aa (01)
11
25
23
16
24
11
4
11
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAJ17970

PLATE

1шт.

2

KAJ16930

BRACKET

1шт.

3

KAJ5183

HOSE CLAMP

2шт.

4

105R012Y025R

BOLT

1шт.

5

43249

BOLT,Hex, M10 x 1.5 x 50mm, Cl 10.9

2шт.

6

150409A1

WASHER

2шт.

7

KHJ2023

HOSE CLAMP

1шт.

8

KAJ16950

HYDRAULIC HOSE

1шт.

9

KAJ16960

HYDRAULIC HOSE

1шт.

10

KHJ1071

STUD

Assy, Incl 11 - 12

1шт.

11

154487A1

O-RING

4шт.

12

NSS

NOT SOLD SEPARAT

Stud, Incl in 10

1шт.

13

168609A1

ELBOW

1шт.

14

KAJ4876

HYDRAULIC VALVE

Assy, Incl 15 - 16

2шт.

15

NSS

NOT SOLD SEPARAT

Valve, Incl in 14

2шт.

16

155222A1

O-RING

2шт.

17

NSS

NOT SOLD SEPARAT

Elbow, Incl in 18

1шт.

18

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

Assy, Incl 17, 21

1шт.

19

150496A1

MOUNTING CLIP

1шт.

20

163287A1

STUD

Stud, Assy, Incl 21, 22

1шт.

21

150071A1

MOUNTING CLIP

2шт.

22

NSS

NOT SOLD SEPARAT

Stud, Incl in 20

1шт.

23

KAJ4101

HYDRAULIC HOSE

1шт.

24

KHJ1044

ELBOW

90�, Assy, Incl 21, 25

1шт.

25

NSS

NOT SOLD SEPARAT

Elbow, Incl in 24

1шт.

26

KHJ20590

VALVE

1шт.
