(35.310.AJ[09]) - VAR - 461868 - CONTROL VALVE HOSE

Запчасти Case CX75C SR (35.310.AJ[09]) - VAR - 461868 - CONTROL VALVE HOSE (35) - HYDRAULIC SYSTEMS

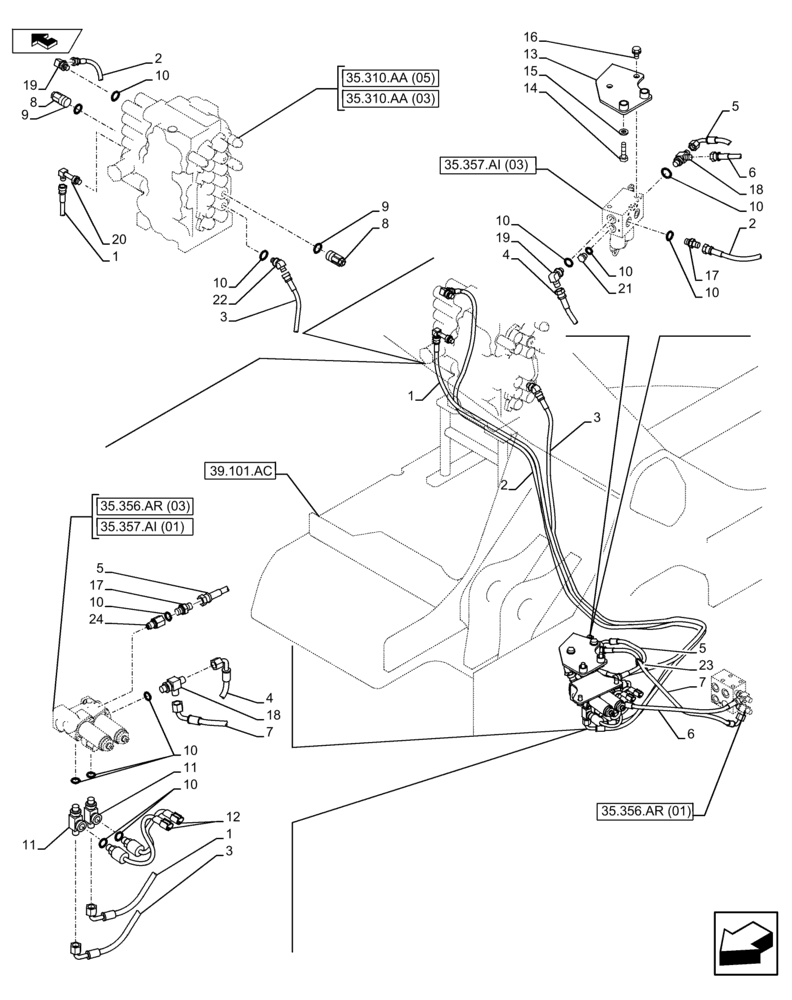

Схема запчастей Case CX75C SR - (35.310.AJ[09]) - VAR - 461868 - CONTROL VALVE HOSE (35) - HYDRAULIC SYSTEMS
2
11
5
10
5
8
22
6
11
13
7
19
35.356.ar (01)
10
14
18
23
15
12
24
7
35.310.aa (05)
35.356.ar (03)
10
10
35.357.ai (01)
10
3
35.357.ai (03)
10
4
20
6
5
3
18
2
21
3
16
10
1
home
35.310.aa (03)
9
10
39.101.ac
9
17
2
8
10
1
1
4
19
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ2341

HOSE

1шт.

2

KHJ2070

HOSE

1шт.

3

KHJ27990

HOSE

1шт.

4

KHJ2084

HOSE

1шт.

5

KHJ2238

HOSE

1шт.

6

KHJ2163

HOSE

1шт.

7

KHJ2035

HOSE

1шт.

8

KAJ4876

HYDRAULIC VALVE

2шт.

9

155222A1

O-RING

2шт.

10

154467A1

O-RING,10.8mm ID x 2.4mm Width

13шт.

11

167666A1

FITTING

2шт.

12

KHR21500

PRESSURE SWITCH

2шт.

13

KRJ32120

BRACKET

1шт.

14

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

2шт.

15

150409A1

WASHER

2шт.

16

166351A1

BOLT,Sems, M10 x 20mm

2шт.

17

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

2шт.

18

159497A1

TEE

2шт.

19

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

2шт.

20

KHJ1178

ELBOW

1шт.

21

159002A1

PLUG

1шт.

22

150933A1

ELBOW

1шт.

23

150496A1

MOUNTING CLIP

1шт.

24

KHJ25100

STUD

1шт.
