(09-200-00[01]) - DIPPER - 2.53 M - SHORT - ME

Запчасти Case CX470C (09-200-00[01]) - DIPPER - 2.53 M - SHORT - ME (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

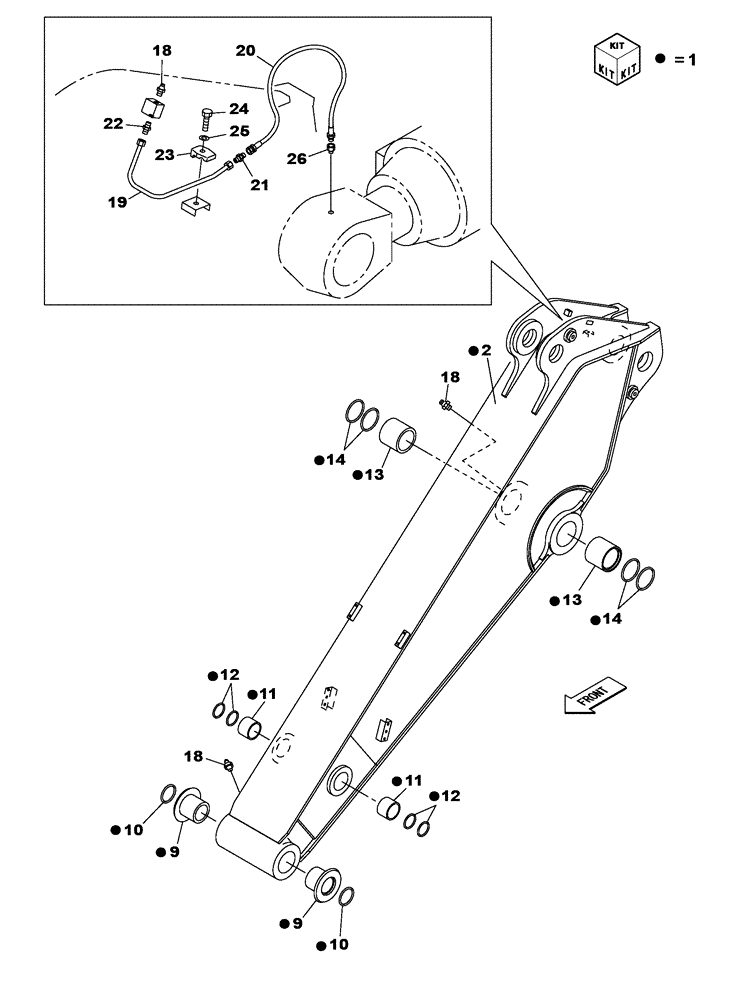

Схема запчастей Case CX470C - (09-200-00[01]) - DIPPER - 2.53 M - SHORT - ME (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
1
9
1
18
20
1
25
26
18
14
1
11
22
12
9
14
1
23
19
10
10
1
1
13
13
1
21
1
1
18
24
1
1
1
11
1
2
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTV16270

DIPPER

ME

1шт.

Include(s) 2, 9 - 14

1шт.

2

NSS

NOT SOLD SEPARAT

1шт.

9

KTV1261

BUSHING

2шт.

10

159649A1

SEAL,100mm ID x 115mm OD x 5mm Thk

2шт.

11

KTV1163

BUSHING

2шт.

12

163000A1

SEAL

4шт.

13

KTV11010

SELF LUB RING

2шт.

14

165186A1

SEAL

4шт.

18

153630A1

LUBE NIPPLE

3шт.

19

KTV1338

HYD TUBE,6 mm ID x 8 mm OD

1шт.

20

152432A1

HOSE,6.3mm ID x 770mm L

1шт.

21

152032A1

UNION

1шт.

22

152599A1

MULTIPOLE CONNECTOR

1шт.

23

151504A1

CLAMP

1шт.

24

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

1шт.

25

153081A1

WASHER

1шт.

26

153775A1

FITTING

1шт.
