(09-106-00[01]) - MONOBLOCK BOOM - 6.98 M - WITH SAFETY VALVE - BRACKET

Запчасти Case CX470C (09-106-00[01]) - MONOBLOCK BOOM - 6.98 M - WITH SAFETY VALVE - BRACKET (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

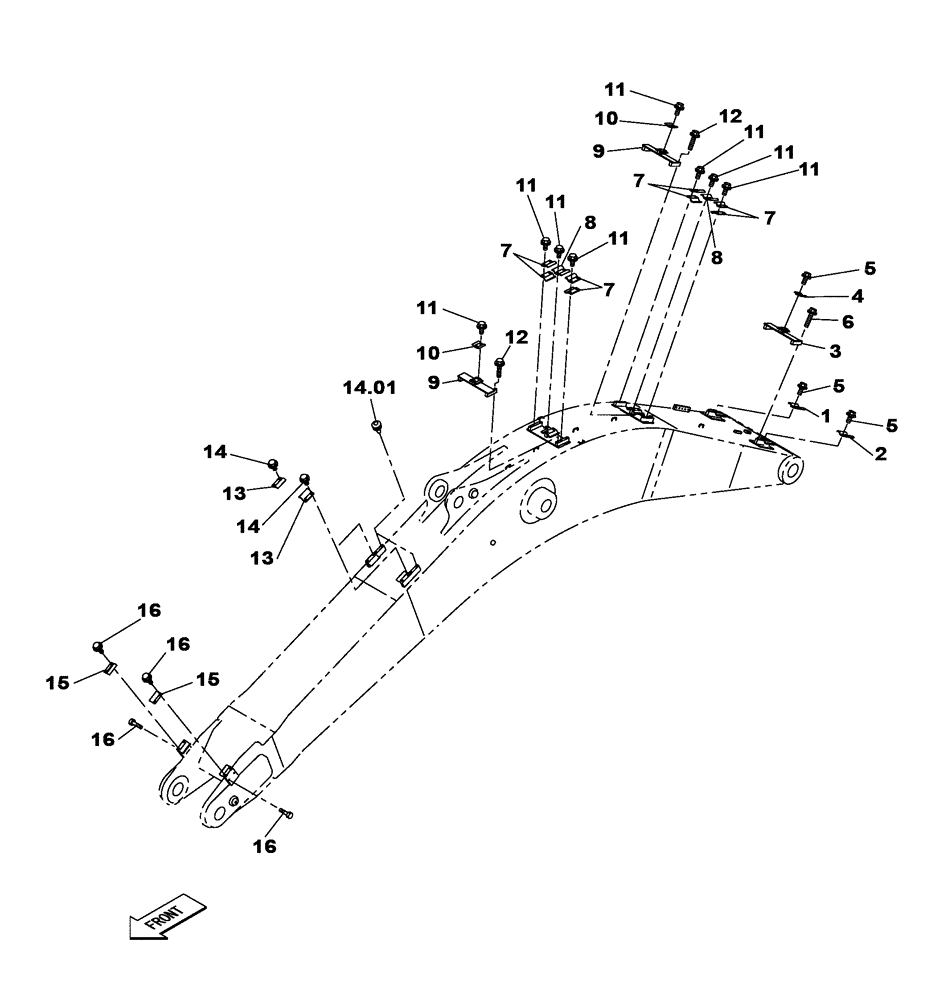

Схема запчастей Case CX470C - (09-106-00[01]) - MONOBLOCK BOOM - 6.98 M - WITH SAFETY VALVE - BRACKET (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
11
9
13
11
10
15
14
14
2
16
16
15
5
3
5
12
13
6
7
10
14.01
11
11
11
5
16
8
11
7
8
12
7
9
11
1
4
7
16
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHV11020

COLLAR CLAMP

1шт.

2

KHV11200

PIPE CLAMP

1шт.

3

KTV13440

BAR

1шт.

4

KHV11400

PIPE CLAMP

1шт.

5

166352A1

BOLT

M12 X 30

6шт.

6

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

2шт.

7

KHV11190

COLLAR CLAMP

8шт.

8

KHV11200

PIPE CLAMP

2шт.

9

KTV13450

BAR

2шт.

10

KHV11400

PIPE CLAMP

2шт.

11

166352A1

BOLT

M12 X 30

16шт.

12

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

4шт.

13

KHV11190

COLLAR CLAMP

2шт.

14

166352A1

BOLT

M12 x 30

4шт.

14-01

KHV12270

SCREW,M12 x 1

4шт.

15

KHV11190

COLLAR CLAMP

2шт.

16

166352A1

BOLT

M12 x 30

8шт.
