(09-105-00[01]) - MONOBLOCK BOOM - 6.98 M - OPTIONAL AND LOW FLOW - BRACKET

Запчасти Case CX470C (09-105-00[01]) - MONOBLOCK BOOM - 6.98 M - OPTIONAL AND LOW FLOW - BRACKET (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

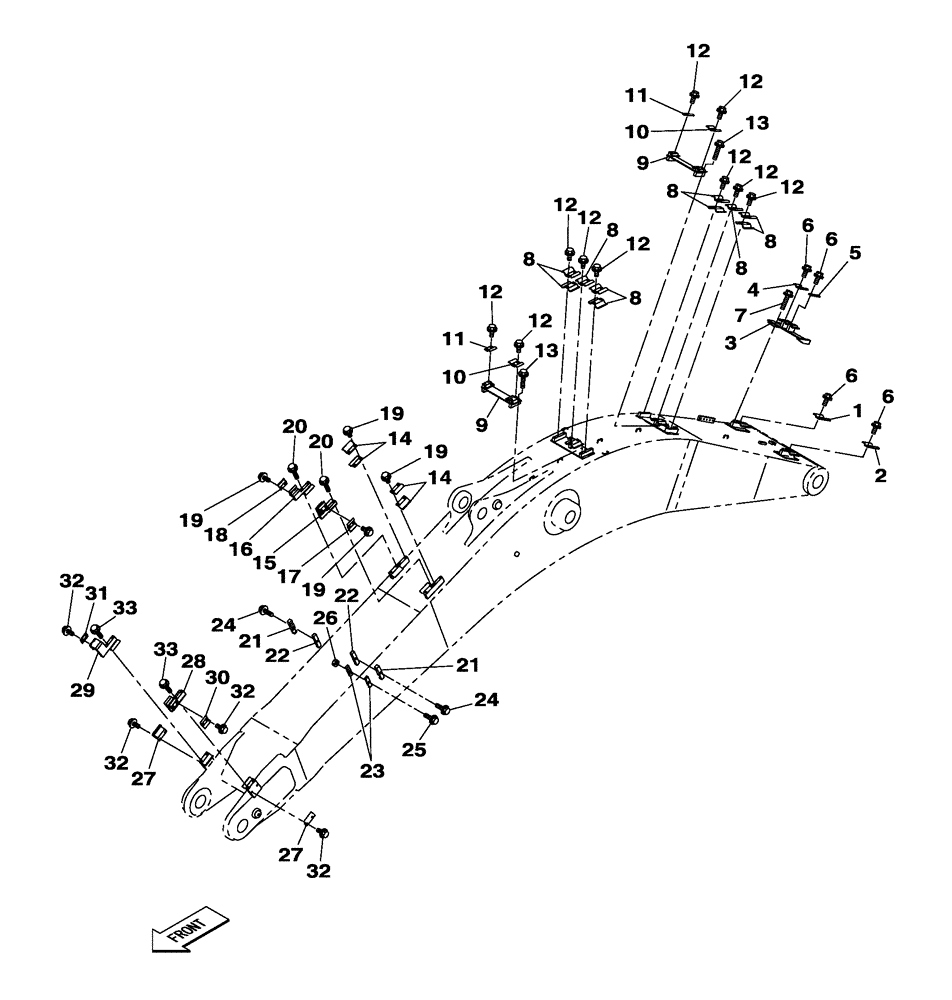

Схема запчастей Case CX470C - (09-105-00[01]) - MONOBLOCK BOOM - 6.98 M - OPTIONAL AND LOW FLOW - BRACKET (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
14
19
12
20
28
12
15
12
6
32
33
21
17
8
14
12
8
33
19
7
12
27
8
20
9
21
32
32
26
22
6
25
8
12
12
24
3
6
5
31
8
12
11
30
9
10
13
6
19
16
2
29
23
12
24
22
11
18
27
10
12
8
13
4
1
32
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHV11020

COLLAR CLAMP

1шт.

2

KHV11200

PIPE CLAMP

1шт.

3

KTV12840

BAR

1шт.

4

KHV10450

COLLAR CLAMP

1шт.

5

KHV10460

COLLAR CLAMP

1шт.

6

166352A1

BOLT

M12 X 30

8шт.

7

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

2шт.

8

KHV11200

PIPE CLAMP

10шт.

9

KTV12860

BAR

2шт.

10

KHV10450

COLLAR CLAMP

2шт.

11

KHV10460

COLLAR CLAMP

2шт.

12

166352A1

BOLT

M12 x 30

20шт.

13

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

4шт.

14

KHV11060

COLLAR CLAMP

4шт.

15

KTV12900

BAR

1шт.

16

KTV12910

BAR

1шт.

17

KHV10450

COLLAR CLAMP

1шт.

18

KHV10460

COLLAR CLAMP

1шт.

19

166352A1

BOLT

M12 x 30

8шт.

20

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

4шт.

21

KTV15560

CLAMP BRACKET

2шт.

22

KTV15570

CLAMP BRACKET

2шт.

23

KHV15580

CLAMP

2шт.

24

KHV11670

BOLT

M12 x 80

2шт.

25

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 30

1шт.

26

829-1012

NUT,M12, Cl 10

1шт.

27

KHV11070

COLLAR CLAMP

2шт.

28

KTV12920

BAR

1шт.

29

KTV12930

BAR

1шт.

30

KHV10450

COLLAR CLAMP

1шт.

31

KHV10460

COLLAR CLAMP

1шт.

32

166352A1

BOLT

M12 x 30

8шт.

33

KHV11670

BOLT

M12 x 80

4шт.
