(09-104-00[01]) - MONOBLOCK BOOM - 6.98 M - LOW FLOW - BRACKET

Запчасти Case CX470C (09-104-00[01]) - MONOBLOCK BOOM - 6.98 M - LOW FLOW - BRACKET (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

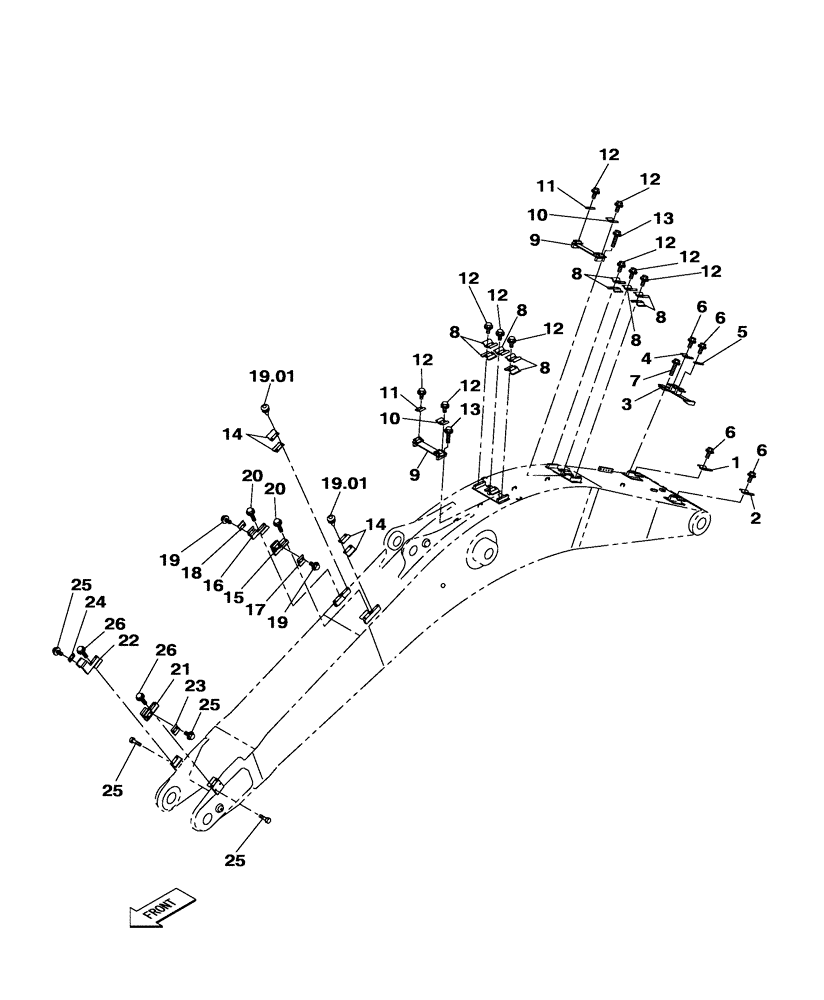

Схема запчастей Case CX470C - (09-104-00[01]) - MONOBLOCK BOOM - 6.98 M - LOW FLOW - BRACKET (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
6
12
7
19.01
5
6
8
8
13
26
8
19.01
12
25
20
12
9
9
25
19
6
13
22
12
8
6
12
15
12
12
12
10
8
20
10
17
2
8
21
4
1
25
26
25
11
12
16
19
24
14
14
18
11
3
23
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHV11020

COLLAR CLAMP

1шт.

2

KHV11200

PIPE CLAMP

1шт.

3

KTV12840

BAR

1шт.

4

KHV10450

COLLAR CLAMP

1шт.

5

KHV10460

COLLAR CLAMP

1шт.

6

166352A1

BOLT

M12 X 30

8шт.

7

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

2шт.

8

KHV11200

PIPE CLAMP

2шт.

9

KTV12860

BAR

2шт.

10

KHV10450

COLLAR CLAMP

2шт.

11

KHV10460

COLLAR CLAMP

2шт.

12

166352A1

BOLT

M12 x 30

20шт.

13

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

4шт.

14

KHV11190

COLLAR CLAMP

8шт.

15

KTV12900

BAR

1шт.

16

KTV12910

BAR

1шт.

17

KHV10450

COLLAR CLAMP

1шт.

18

KHV10460

COLLAR CLAMP

1шт.

19

166352A1

BOLT

M12 x 30

4шт.

19-01

KHV12270

SCREW,M12 x 1

4шт.

20

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

4шт.

21

KTV12920

BAR

1шт.

22

KTV12930

BAR

1шт.

23

KHV10450

COLLAR CLAMP

1шт.

24

KHV10460

COLLAR CLAMP

1шт.

25

166352A1

BOLT

M12 x 30

8шт.

26

KHV11670

BOLT

M12 x 80

4шт.
