(09-103-00[01]) - MONOBLOCK BOOM - 6.98 M - OPTIONAL - BRACKET

Запчасти Case CX470C (09-103-00[01]) - MONOBLOCK BOOM - 6.98 M - OPTIONAL - BRACKET (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

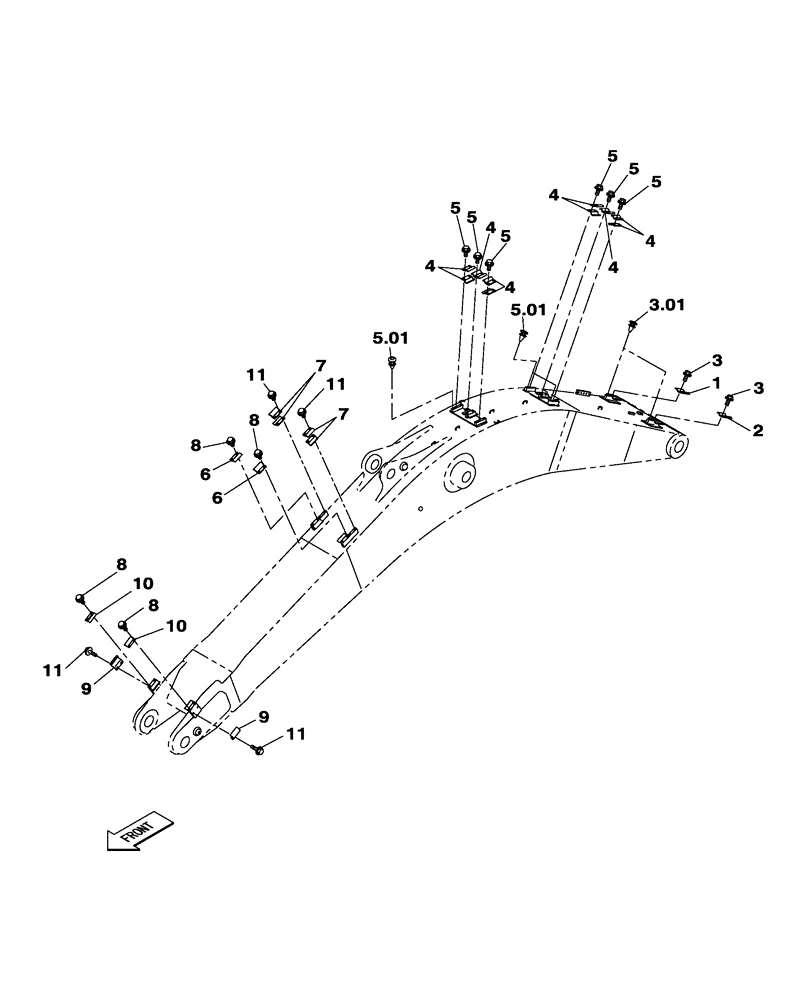

Схема запчастей Case CX470C - (09-103-00[01]) - MONOBLOCK BOOM - 6.98 M - OPTIONAL - BRACKET (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
6
4
4
3.01
5
3
10
4
4
9
5.01
2
11
8
7
11
8
5
5
3
11
5
4
5
11
1
5
9
6
7
10
4
8
5.01
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHV11020

COLLAR CLAMP

1шт.

2

KHV11200

PIPE CLAMP

1шт.

3

166352A1

BOLT

M12 X 30

6шт.

3-01

KHV12270

SCREW,M12 x 1

2шт.

4

KHV11200

PIPE CLAMP

10шт.

5

166352A1

BOLT

M12 X 30

12шт.

5-01

KHV12270

SCREW,M12 x 1

4шт.

6

KHV11190

COLLAR CLAMP

2шт.

7

KHV11060

COLLAR CLAMP

4шт.

8

166352A1

BOLT

M12 x 30

8шт.

9

KHV11070

COLLAR CLAMP

2шт.

10

KHV11190

COLLAR CLAMP

2шт.

11

166352A1

BOLT

M12 x 30

8шт.

Выбрано товаров: 13
