(09-101-00[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM - 6.98 M

Запчасти Case CX470C (09-101-00[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM - 6.98 M (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

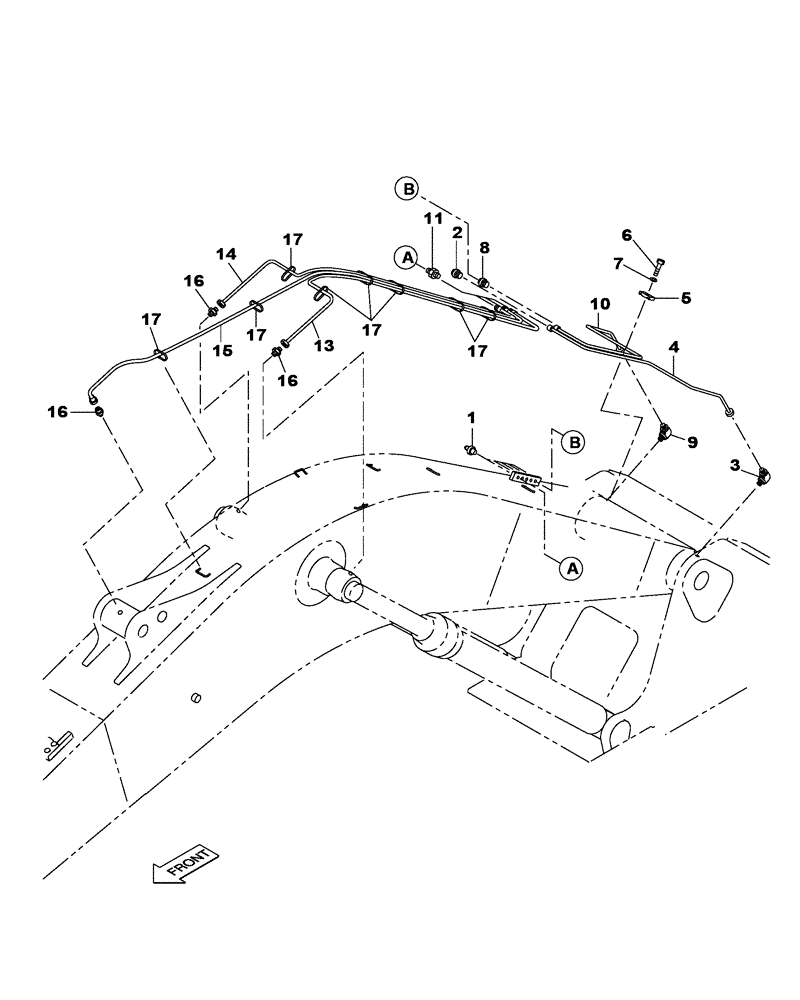

Схема запчастей Case CX470C - (09-101-00[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM - 6.98 M (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
17
16
10
2
8
13
3
17
5
11
17
14
15
4
17
6
1
16
9
7
16
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153630A1

LUBE NIPPLE

5шт.

2

152599A1

MULTIPOLE CONNECTOR

1шт.

3

152627A1

ELBOW

1шт.

4

KTV13250Y2

HYD TUBE

1шт.

5

153774A1

CLAMP

1шт.

6

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

1шт.

7

153081A1

WASHER

1шт.

8

152599A1

MULTIPOLE CONNECTOR

1шт.

9

152627A1

ELBOW

1шт.

10

KTV13260Y2

HYD TUBE

1шт.

11

KRJ4050

ADAPTER

3шт.

13

KHJ2313

HOSE

3300 mm

1шт.

14

KHJ2083

HOSE

3500 mm

1шт.

15

KHJ10140

HYDRAULIC HOSE

3750 mm

1шт.

16

153603A1

ADAPTER

3шт.

17

150067A1

MOUNTING CLIP

150 mm

8шт.
