(09-024-00[01]) - CAB AIR CONDITIONING - FRAME

Запчасти Case CX470C (09-024-00[01]) - CAB AIR CONDITIONING - FRAME (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

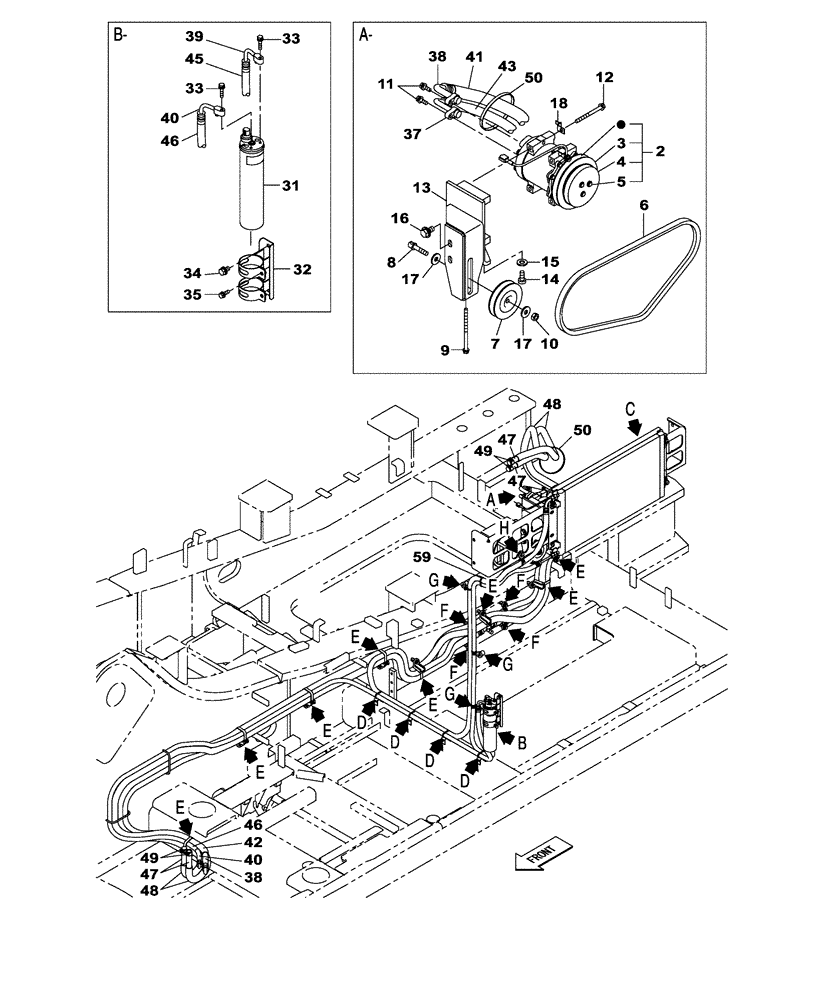

Схема запчастей Case CX470C - (09-024-00[01]) - CAB AIR CONDITIONING - FRAME (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
31
47
14
49
38
41
49
46
47
12
43
46
6
11
42
50
2
16
40
5
33
50
3
34
10
2
39
48
9
45
33
7
38
8
59
32
17
17
4
13
15
37
48
35
47
40
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

KHR3197

COMPRESSOR

1шт.

Include(s) 3 - 5

1шт.

KHR3197R

REMAN-COMPRESSOR

CX470C Tier 4 (7/11-)

1шт.

KHR3197C

CORE-COMPRESSOR

Return Number

1шт.

3

KHR3198

CLUTCH

1шт.

4

KHR3974

PROTECTIVE COVER

1шт.

5

KHR3975

BOLT

3шт.

6

KHR3089

BELT

1шт.

7

KHR11760

PULLEY

1шт.

8

157299A1

SHAFT

1шт.

9

159644A1

BOLT

1шт.

10

157292A1

NUT

1шт.

11

162457A1

SPECIAL BOLT,Spcl

2шт.

12

KAR0921

BOLT,Spcl

4шт.

13

KTR10290

SUPPORT

1шт.

14

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

2шт.

15

150811A1

WASHER

2шт.

17

151977A1

WASHER

2шт.

18

158962A1

CLIP

1шт.

31

KHR13590

RECEIVER-DRYER

1шт.

32

KHR13600

BRACKET

1шт.

33

162043A1

BOLT,Spcl, M6

2шт.

34

167518A1

BOLT

2шт.

35

159906A1

BOLT,Sems, Hex, M6 x 20mm, Spcl

2шт.

37

KHR26480

HOSE ASSY.

1шт.

38

KHR26490

HOSE ASSY.

1шт.

39

KHR29420

HOSE ASSY.

1шт.

40

KHR26510

HOSE ASSY.

1шт.

41

166124A1

PLASTIC-RUBBER TUBE

1шт.

42

KBR0694

PLASTIC-RUBBER TUBE

1шт.

43

158062A1

PLASTIC-RUBBER TUBE

1шт.

45

151736A1

PLASTIC-RUBBER TUBE

1шт.

46

151563A1

PLASTIC-RUBBER TUBE

1шт.

47

KHR29430

HOSE

2шт.

48

KBR12260

FLEXIBLE SHEATH

2шт.

49

KHH10750

COLLAR

4шт.

50

150071A1

MOUNTING CLIP

3шт.

59

150496A1

MOUNTING CLIP

1шт.
