(09-021-00[01]) - OPERATORS COMPARTMENT - BOX - GUIDE, SLIDE

Запчасти Case CX470C (09-021-00[01]) - OPERATORS COMPARTMENT - BOX - GUIDE, SLIDE (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

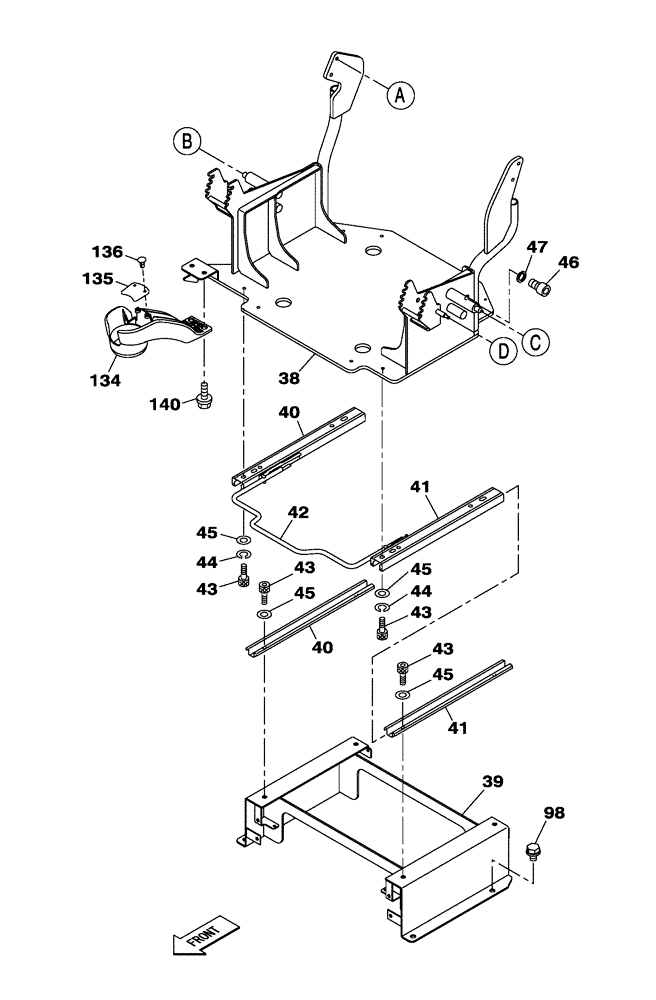

Схема запчастей Case CX470C - (09-021-00[01]) - OPERATORS COMPARTMENT - BOX - GUIDE, SLIDE (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
45
44
43
39
43
40
38
42
40
140
47
45
43
44
45
136
134
135
41
41
43
46
45
98
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

38

KHN24071

BASE PLATE

1шт.

39

KHN24081

SLIDE

1шт.

40

KHN13421

SLIDE GUIDE

1шт.

41

KHN13431

SLIDE GUIDE

1шт.

42

KHN24050

LEVER

1шт.

43

108R008Y016R

BOLT

8шт.

44

183-108VR

SPRING WASHER

4шт.

45

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

8шт.

46

862-12020

HEX SOC SCREW,M12 x 20mm, Cl 12.9

1шт.

47

892-11012

LOCK WASHER,M12

1шт.

98

166346A1

BOLT,Sems, M10

4шт.

134

KHN23220

HOLDER

1шт.

135

KHN14760

PLATE

1шт.

136

KHN2470

CLIP

2шт.

140

KHN17270

BOLT,Spcl

2шт.
