(09-017-00[01]) - OPERATORS COMPARTMENT - LEVER, CONTROL

Запчасти Case CX470C (09-017-00[01]) - OPERATORS COMPARTMENT - LEVER, CONTROL (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

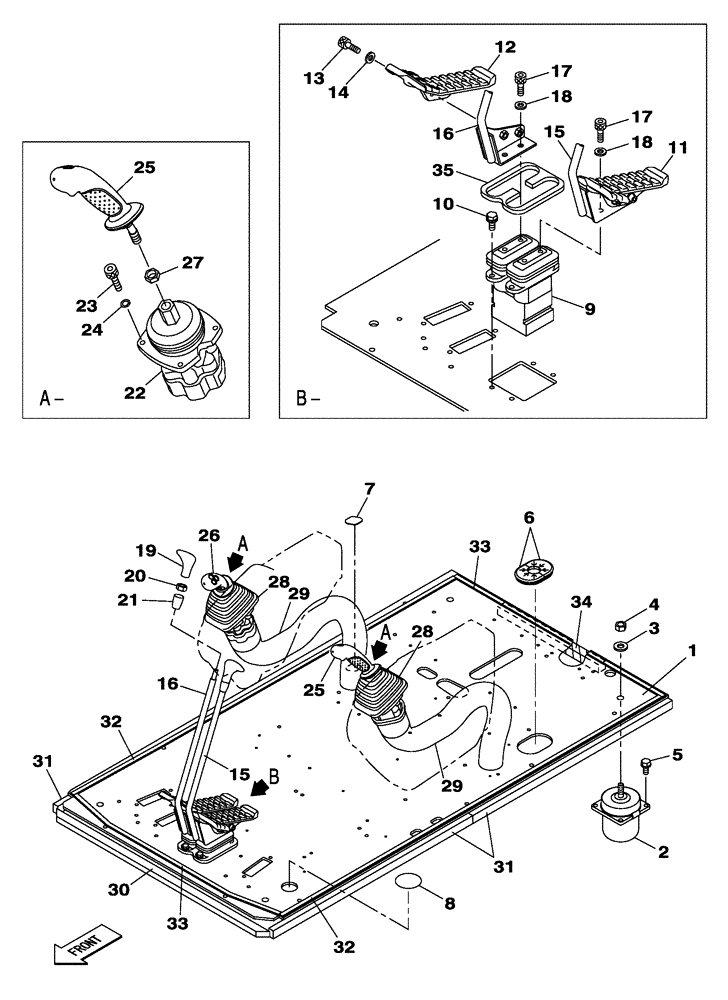

Схема запчастей Case CX470C - (09-017-00[01]) - OPERATORS COMPARTMENT - LEVER, CONTROL (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
29
12
18
34
22
16
5
10
32
28
19
6
17
9
18
27
16
25
31
33
4
32
23
15
17
7
21
25
24
35
28
2
17
13
29
14
26
30
1
11
33
8
3
31
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ22241

FLOOR

1шт.

2

KHJ24370

SILENTBLOC

4шт.

3

150714A1

WASHER

4шт.

4

150760A1

NUT

4шт.

5

KHN29490

SCREW

16шт.

6

KHJ24620

GROMMET

2шт.

7

KHJ24650

GROMMET

1шт.

8

KHJ14570

GROMMET

1шт.

9

KHJ19280

CONTROL BLOCK

1шт.

See Figure(s) 08-270-00 01

1шт.

10

166052A1

BOLT

M10 x 25

4шт.

11

KHJ13840

PEDAL

L

1шт.

12

KHJ13830

PEDAL

R

1шт.

13

KHJ1820

BOLT,Hex Skt Hd

M10 x 25

4шт.

14

150604A1

WASHER

4шт.

15

KHJ14430

CONTROL LEVER

1шт.

16

KHJ14440

CONTROL LEVER

1шт.

17

165404A1

BOLT,Hex Skt, M10 x 20mm

M10 x 20

4шт.

18

150604A1

WASHER

4шт.

19

KHJ2896

HANDLE

2шт.

20

150373A1

NUT

2шт.

21

KHJ2897

SPACER

2шт.

22

KHJ17611

CONTROL BLOCK

2шт.

See Figure(s) 08-272-00 01

1шт.

23

862-6025

HEX SOC SCREW,M6 x 25mm, Cl 12.9

6шт.

24

892-11006

LOCK WASHER,M6

6шт.

25

KHJ24630

JOYSTICK

LH Standard, no proportional switch

1шт.

25

KHJ29080

KNOB

LH, Standard, To be order if RH Lever has proportional switch

1шт.

25

KHJ28540

JOYSTICK

LH, Proportional switch

1шт.

26

KHJ24640

JOYSTICK

RH Standard, no proportional switch

1шт.

26

KHJ28550

JOYSTICK

RH Proportional switch

1шт.

27

151154A1

JAM NUT

M14

2шт.

28

KHN16760

BELLOWS

2шт.

29

KHJ14470

HOSE PROTECTION

2шт.

30

KHJ10640

SEAL

1шт.

31

KHJ22370

SEAL

3шт.

32

KHJ13580

SEAL

2шт.

33

KHJ23700

SEAL

2шт.

34

KLN0257

SEAL

1шт.

35

KHJ13910

SEAL

1шт.
