(09-001-00[01]) - SWING COMPONENTS

Запчасти Case CX470C (09-001-00[01]) - SWING COMPONENTS (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

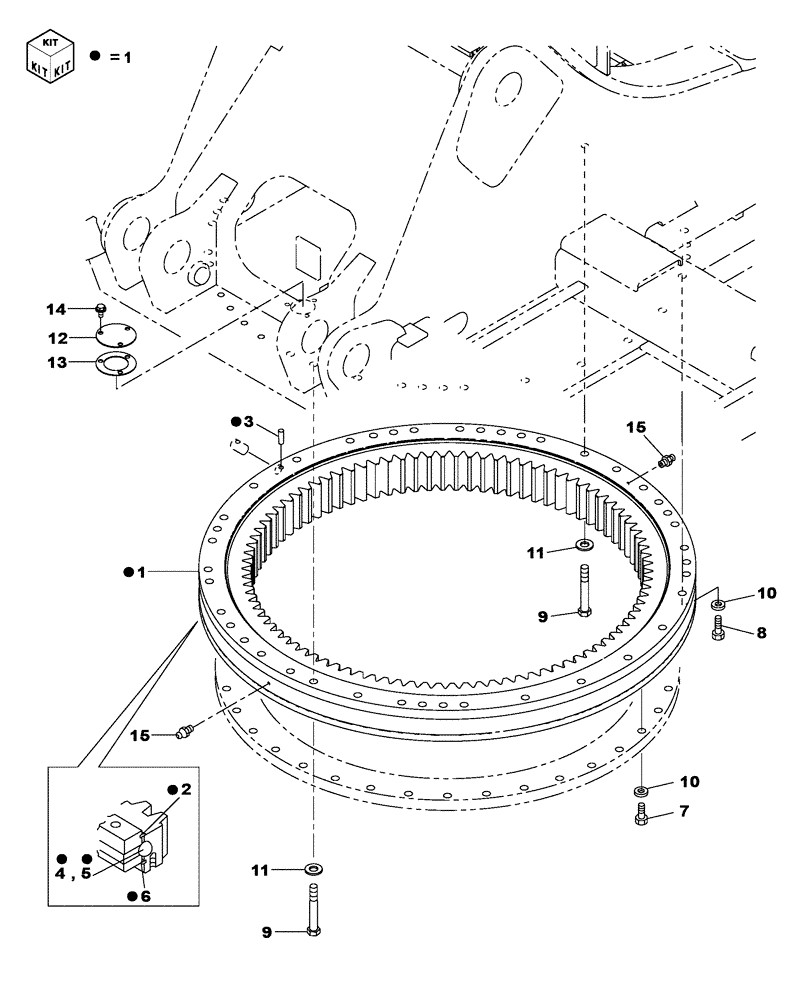

Схема запчастей Case CX470C - (09-001-00[01]) - SWING COMPONENTS (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
11
9
15
1
1
1
1
3
12
13
7
9
1
10
11
2
14
10
4
6
8
1
5
15
1
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTB10010

RING GEAR

1шт.

Include(s) 2 - 6

1шт.

2

KTB0854

SEALING RING

1шт.

3

166628A1

DOWEL

1шт.

4

166629A1

BEARING, BALL

72шт.

5

166630A1

SPACER

72шт.

6

KTB0855

SEALING RING

1шт.

7

827-24100

BOLT,Hex, M24 x 3 x 100mm, Cl 10.9

46шт.

8

828-24170

BOLT,Hex, M24 x 3 x 170mm, Cl 10.9

39шт.

9

KTB13290

BOLT

2шт.

10

150822A1

WASHER,25mm ID x 48mm OD x 6mm Thk

85шт.

11

157544A1

WASHER

2шт.

12

158929A1

LID

1шт.

13

158930A1

CORK SEAL

1шт.

14

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

3шт.

15

153630A1

LUBE NIPPLE

2шт.
