Запчасти Case CX470C (08-300-00[01]) - BOOM CYLINDER - RIGHT - WITHOUT SAFETY VALVE (07) - HYDRAULIC SYSTEM

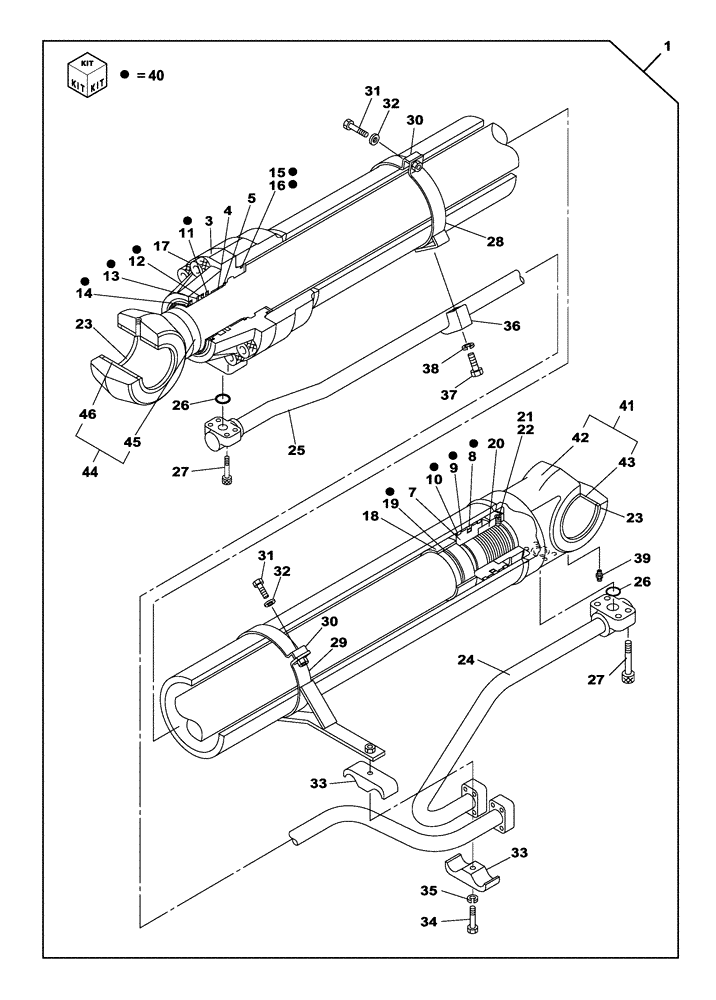

Схема запчастей Case CX470C - (08-300-00[01]) - BOOM CYLINDER - RIGHT - WITHOUT SAFETY VALVE (07) - HYDRAULIC SYSTEM
38
31
41
40
31
26
45
32
3
27
46
14
40
12
40
19
5
35
39
7
13
30
23
44
33
33
36
18
20
11
27
1
40
40
16
37
23
40
9
24
15
42
40
10
29
30
40
22
40
8
26
4
43
25
40
17
32
40
28
21
34

Артикул

Название

Примечание

Количество

1

KTV10681

HYDRAULIC CYLINDER

1шт.

Include(s) 3 - 46

1шт.

3

KTV10681R

REMAN-HYD CYLINDER

CX470C CRAWLER EXCAVATOR - TIER 4 (NA), RIGHT, WITHOUT SAFETY VALVE (9/11-)

1шт.

3

KTV10681C

CORE-HYD CYLINDER

Return Number

1шт.

3

LU002480

CYLINDER END CAP

1шт.

4

LB00669

BACK-UP RING

1шт.

5

LMU0072

RING

1шт.

7

LJ00859

JACK PISTON

1шт.

8

LEU0096

SEALING RING

1шт.

9

LE014630

SEALING RING

SEALRING

2шт.

10

LEU0098

RING

2шт.

11

LE00890

RING

1шт.

12

LE015180

SEALING RING

SEALRING

1шт.

13

LE00892

BACK-UP RING

1шт.

14

LE015190

WIPER SEAL

1шт.

15

154829A1

O-RING

1шт.

16

LBU0093

BACK-UP RING

1шт.

17

862-27090

HEX SOC SCREW,M27 x 90mm, Cl 12.9

8шт.

18

LE00895

BACK-UP RING

1шт.

19

LE00896

SEALING RING

SEALRING

1шт.

20

LA00908

SPECIAL NUT

1шт.

21

155981A1

BALL

1шт.

22

156228A1

SET SCREW

1шт.

23

LE00898

WIPER SEAL

4шт.

24

LR012230

HYD TUBE

1шт.

25

LR012290

HYD TUBE

1шт.

26

154543A1

O-RING

2шт.

27

863-12035

HEX SOC SCREW,M12 x 35mm, Cl 12.9

8шт.

28

LD001550

CLAMP BRACKET

Replaced by LD001920

1шт.

28

LD001920

CLAMP BRACKET

1шт.

29

LD00069

CLAMP BRACKET

1шт.

30

LZU0074

CLAMP BRACKET

2шт.

31

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

4шт.

32

156227A1

WASHER

4шт.

33

155709A1

COLLAR

2шт.

34

102R014S090N

BOLT

M14 X 90

1шт.

35

892-16014

LOCK WASHER,M14, Hvy

SW14

1шт.

36

155716A1

COLLAR

1шт.

37

LA00683

BOLT,Hex

1шт.

38

892-10012

LOCK WASHER,M12

1шт.

39

153630A1

LUBE NIPPLE

1шт.

40

LZ008290

SEAL KIT

1шт.

Include(s) 8 - 16, 19

1шт.

41

LZ009560

HYD CYL SLEEVE

1шт.

Include(s) 42, 43

1шт.

42

NSS

NOT SOLD SEPARAT

1шт.

43

KTV1123

SELF LUB RING

1шт.

44

LB00950

PISTON ROD

1шт.

Include(s) 45, 46

1шт.

45

NSS

NOT SOLD SEPARAT

1шт.

46

KTV1124

SELF LUB RING

1шт.

Выбрано товаров: 51
